ఆటోమోటివ్ ఇంజిన్ కంపార్ట్‌మెంట్ అసెంబ్లీ స్టాంపింగ్ డైస్

ఆటోమోటివ్ ఇంజన్ కంపార్ట్‌మెంట్ అసెంబ్లీ అనేది ఆటోమోటివ్ పవర్‌ట్రెయిన్‌లో ప్రధాన లోడ్-బేరింగ్ భాగం, మరియు దాని స్టాంపింగ్ డైస్‌ల తయారీ స్థాయి అత్యధిక స్థాయి ఆటోమోటివ్ స్టాంపింగ్ డై టెక్నాలజీని సూచిస్తుంది. SIKAIDA ఆటోమోటివ్ ఇంజిన్ కంపార్ట్‌మెంట్ అసెంబ్లీ స్టాంపింగ్ డైస్ అనేది సింగిల్ డై కాదు, అయితే ఇంజిన్ కంపార్ట్‌మెంట్ యొక్క ప్రధాన ఫ్రేమ్ మరియు బాడీ ప్యానెల్‌లలో షీట్ మెటల్‌ను స్టాంప్ చేయడానికి ఉపయోగించే పూర్తి డై సిస్టమ్. ఈ భాగాలు వెల్డింగ్ లేదా బోల్టింగ్ ద్వారా పూర్తి ఇంజిన్ కంపార్ట్‌మెంట్‌లో సమావేశమవుతాయి.

ప్రధాన ఉత్పత్తి లక్షణాలు

1. పెద్ద పరిమాణం మరియు సంక్లిష్ట నిర్మాణం

ఆటోమోటివ్ ఇంజన్ కంపార్ట్‌మెంట్ అసెంబ్లీ స్టాంపింగ్ డైస్ పరిమాణంలో పెద్దది (సాధారణంగా 1.2 మీటర్ల కంటే ఎక్కువ మరియు 0.8 మీటర్ల కంటే వెడల్పు), సంక్లిష్టమైన కుహరం నిర్మాణాలు ఉంటాయి. వాటికి మౌంటు రంధ్రాలను ఏర్పరచడం, పక్కటెముకలను బలోపేతం చేయడం మరియు మడతపెట్టిన అంచులు, డీప్ డ్రాయింగ్, ఫార్మింగ్, ట్రిమ్మింగ్ మరియు పంచింగ్‌లతో సహా బహుళ వర్క్‌స్టేషన్‌లను ఏకీకృతం చేయడం అవసరం.

2. అల్ట్రా-హై ప్రెసిషన్ మరియు హై స్ట్రెంత్

ఆటోమొబైల్స్‌లో కీలకమైన భద్రతా లోడ్-బేరింగ్ భాగాలుగా, స్టాంప్ చేయబడిన భాగాల డైమెన్షనల్ ఖచ్చితత్వం ±0.05mm లోపల నియంత్రించబడుతుంది, పగుళ్లు లేదా ముడతలు వంటి ఉపరితల లోపాలు లేకుండా. అధిక-నాణ్యత డై స్టీల్ మరియు ఖచ్చితమైన వేడి చికిత్స ప్రక్రియలు అధిక బలం, అధిక కాఠిన్యం మరియు డైస్ యొక్క అధిక దుస్తులు నిరోధకతను నిర్ధారిస్తాయి.

3. బహుళ-ప్రక్రియ ఇంటిగ్రేషన్

డీప్ డ్రాయింగ్, ట్రిమ్మింగ్, పంచింగ్, ఫ్లాంగింగ్ మరియు షేపింగ్ వంటి బహుళ ప్రక్రియలను ఏకీకృతం చేయడం, ప్రగతిశీల లేదా నిరంతర డై స్ట్రక్చర్‌లను ఉపయోగించడం, ఆటోమేటెడ్ మాస్ ప్రొడక్షన్‌కు మద్దతు ఇవ్వడం.

4. ప్రెసిషన్ గైడింగ్ మరియు అన్‌లోడింగ్ సిస్టమ్

ప్రెసిషన్ గైడింగ్, అన్‌లోడ్ మరియు ఎజెక్షన్ మెకానిజమ్‌లు స్టాంప్ చేయబడిన భాగాలలో సంక్లిష్టమైన అండర్‌కట్‌లు మరియు నెగటివ్ యాంగిల్స్ కోసం రూపొందించబడ్డాయి, ఏకరీతి పదార్థ ప్రవాహాన్ని నిర్ధారిస్తాయి మరియు ఏర్పడే లోపాలను తగ్గించడం.

5. ఉష్ణోగ్రత మరియు సరళత నియంత్రణ

కొన్ని మోడళ్లలో హీటింగ్/కూలింగ్ టెంపరేచర్ కంట్రోల్ సిస్టమ్ మరియు రాపిడిని తగ్గించడానికి, డై లైఫ్‌ని పొడిగించడానికి మరియు హై-ఎండ్ మెటీరియల్‌ల స్టాంపింగ్ నాణ్యతను నిర్ధారించడానికి అధిక-సామర్థ్యం గల లూబ్రికేషన్ సిస్టమ్‌ను అమర్చారు.

అప్లికేషన్ ప్రాంతాలు

1. ప్యాసింజర్ వెహికల్ తయారీ

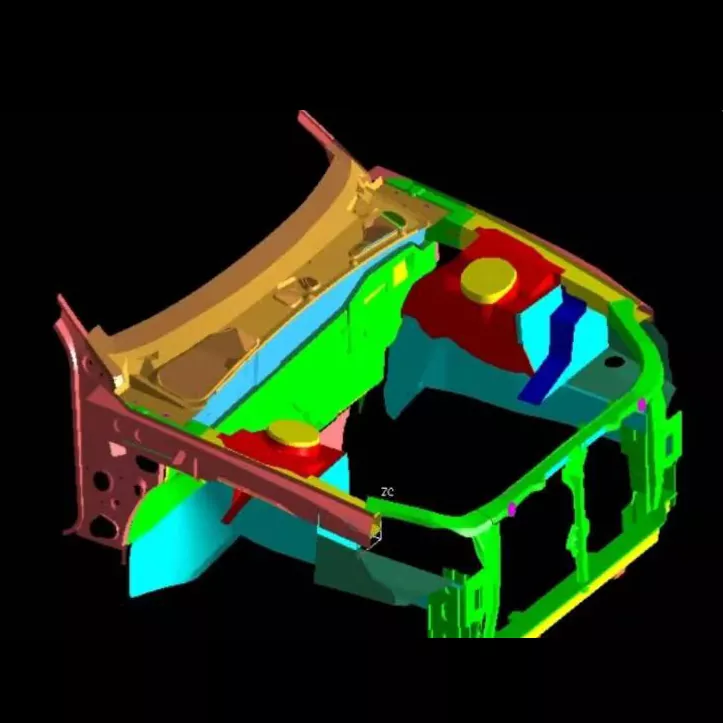

ఫ్రంట్ బల్క్‌హెడ్‌లు, ఫెండర్‌లు, ఫైర్‌వాల్‌లు మరియు ఇంజిన్ హుడ్ లోపలి మరియు బయటి ప్యానెల్‌లు వంటి కోర్ బాడీ స్ట్రక్చరల్ కాంపోనెంట్‌లను ఉత్పత్తి చేస్తుంది, ఇది నిర్మాణాత్మక మద్దతు మరియు రక్షణను అందిస్తుంది.

2. కొత్త శక్తి వాహనాలు

ఆటోమోటివ్ ఇంజన్ కంపార్ట్‌మెంట్ అసెంబ్లీ స్టాంపింగ్ డైస్ కొత్త ఎనర్జీ వెహికల్ ఇంజన్ కంపార్ట్‌మెంట్ల లేఅవుట్ సర్దుబాటు అవసరాలకు అనుగుణంగా ఉంటాయి, అల్యూమినియం అల్లాయ్‌లు మరియు హై-స్ట్రెంగ్త్ స్టీల్ వంటి తేలికపాటి మెటీరియల్‌ల కోసం ఆప్టిమైజ్ చేయబడ్డాయి, అధిక ఖచ్చితత్వ అవసరాలకు అనుగుణంగా ఉంటాయి.

3. వాణిజ్య వాహన తయారీ

ట్రక్కులు మరియు బస్సులు వంటి వాణిజ్య వాహనాల యొక్క పెద్ద మరియు సంక్లిష్టమైన ఇంజిన్ కంపార్ట్‌మెంట్ అవసరాలకు అనుగుణంగా, అల్ట్రా-లార్జ్ షీట్ మెటల్ యొక్క భారీ-డ్యూటీ ఏర్పాటును నిర్వహించగల సామర్థ్యం.

తయారీ ప్రక్రియ

1. ఉత్పత్తి విశ్లేషణ మరియు ప్రక్రియ రూపకల్పన

స్టాంపింగ్ ఫార్మాబిలిటీ విశ్లేషణ, పగుళ్లు మరియు ముడతలు వంటి సమస్యలను అంచనా వేయడం మరియు పరిష్కరించడం మరియు ప్రాసెస్ పారామితులను ఆప్టిమైజ్ చేయడం కోసం AutoForm మరియు Dynaform వంటి CAE సాఫ్ట్‌వేర్‌లను ఉపయోగిస్తుంది.

2. మోల్డ్ డిజైన్

ఆటోమోటివ్ ఇంజిన్ కంపార్ట్‌మెంట్ అసెంబ్లీ స్టాంపింగ్ డైస్ UG, CATIA మరియు AutoCAD వంటి సాఫ్ట్‌వేర్‌లను ఉపయోగించి పూర్తి 3Dలో రూపొందించబడింది, బలం, దృఢత్వం, జీవితకాలం మరియు ఉత్పత్తి సామర్థ్యాన్ని సమతుల్యం చేయడానికి ప్రతి భాగాన్ని మెరుగుపరుస్తుంది.

3. మెటీరియల్ ఎంపిక

- బేస్ మెటీరియల్: 45#, 50# కార్బన్ స్ట్రక్చరల్ స్టీల్

- పని భాగాలు: Cr12MoV, Cr12 మరియు ఇతర టూల్ స్టీల్స్; సామూహిక ఉత్పత్తి కోసం, ఉక్కు-బంధిత సిమెంటు కార్బైడ్ లేదా పొడి మెటలర్జీ పదార్థాలను ఉపయోగించవచ్చు.

4. ప్రెసిషన్ మ్యాచింగ్

- రఫ్ మ్యాచింగ్: పెద్ద గాంట్రీ మిల్లింగ్ మెషిన్ లేదా మ్యాచింగ్ సెంటర్‌ని ఉపయోగించి అదనపు మెటీరియల్‌ని తొలగించడం.

- ఫినిష్ మ్యాచింగ్: హై-ప్రెసిషన్ CNC మ్యాచింగ్ సెంటర్, స్లో వైర్ EDM.

- ప్రత్యేక మ్యాచింగ్: కాంప్లెక్స్ ఉపరితలాల ఎలక్ట్రికల్ డిశ్చార్జ్ మ్యాచింగ్, రా≤0.4μm వరకు పాలిషింగ్.

- హీట్ ట్రీట్‌మెంట్: కాఠిన్యాన్ని మెరుగుపరచడానికి మరియు వేర్ రెసిస్టెన్స్‌ని తగ్గించడం, టెంపరింగ్, నైట్రిడింగ్ మొదలైనవి.

5. అసెంబ్లీ మరియు T0 ట్రయల్ మోల్డ్

అసెంబ్లీ తర్వాత, అచ్చు ట్రయల్ మోల్డింగ్ కోసం స్టాంపింగ్ పరికరాలపై వ్యవస్థాపించబడుతుంది, స్టాంప్ చేయబడిన భాగం ప్రమాణాలకు అనుగుణంగా ఉండే వరకు ఒత్తిడి మరియు స్ట్రోక్ వంటి పారామితులను సర్దుబాటు చేస్తుంది.

అభివృద్ధి పోకడలు

1. అల్ట్రా-లార్జ్ ఇంటిగ్రేటెడ్ మోల్డింగ్: 2000 టన్నులు మరియు అంతకంటే ఎక్కువ స్టాంపింగ్ పరికరాలకు అనుకూలమైనది, భాగాలు మరియు వెల్డింగ్ ప్రక్రియల సంఖ్యను తగ్గిస్తుంది.

2. లైట్ వెయిట్ మెటీరియల్ ఫార్మింగ్: అల్యూమినియం మిశ్రమాలు మరియు అధిక-శక్తి ఉక్కు వంటి పదార్థాల కోసం ఆప్టిమైజ్ చేయబడింది, స్ప్రింగ్‌బ్యాక్ సమస్యలను మెరుగుపరుస్తుంది.

3. తెలివైన తయారీ మరియు డిజిటలైజేషన్: అభివృద్ధి చక్రాలను తగ్గించడానికి CAE విశ్లేషణ, 3D ప్రింటింగ్, డిజిటల్ కవలలు మరియు ఇతర సాంకేతికతలను సమగ్రపరచడం.

4. బహుళ-స్టేషన్ స్వయంచాలక ఉత్పత్తి: షీట్ మెటల్ ఇన్‌పుట్ నుండి తుది ఉత్పత్తి అవుట్‌పుట్ వరకు పూర్తి ఆటోమేషన్‌ను సాధించడం, సామర్థ్యం మరియు స్థిరత్వాన్ని మెరుగుపరచడం.

తరచుగా అడిగే ప్రశ్నలు

Q1: ఆటోమోటివ్ ఇంజిన్ కంపార్ట్‌మెంట్ అసెంబ్లీ స్టాంపింగ్ డైస్‌లో సాధారణంగా ఏ పదార్థాలు ఉపయోగించబడతాయి?

A1: డై బేస్ సాధారణంగా అధిక-నాణ్యత కార్బన్ స్ట్రక్చరల్ స్టీల్‌ను (45#, 50# వంటివి) ఉపయోగిస్తుంది, అయితే పని భాగాలు హై-కార్బన్ హై-క్రోమియం టూల్ స్టీల్ (Cr12MoV, Cr12 వంటివి), హై-స్పీడ్ స్టీల్ (W6Mo5Cr4V2 వంటివి) లేదా సిమెంటు కార్బైడ్‌ను ఉపయోగిస్తాయి. సామూహిక ఉత్పత్తి కోసం, ఉక్కు-బంధిత సిమెంటు కార్బైడ్ లేదా పౌడర్ మెటలర్జీ పదార్థాలను డై అధిక బలం, అధిక కాఠిన్యం మరియు అధిక దుస్తులు నిరోధకతను కలిగి ఉండేలా ఉపయోగించవచ్చు.

Q2: ఆటోమోటివ్ ఇంజిన్ కంపార్ట్‌మెంట్ అసెంబ్లీ స్టాంపింగ్ డైస్ కోసం ఉత్పత్తి చక్రం ఎంతకాలం ఉంటుంది?

A2: ఆటోమోటివ్ ఇంజన్ కంపార్ట్‌మెంట్ అసెంబ్లీల కోసం స్టాంపింగ్ డైస్ అనేది సాంకేతికత, అనుభవం మరియు నైపుణ్యానికి పరాకాష్ట. వారి అభివృద్ధి చక్రం చాలా పొడవుగా ఉంటుంది (సాధారణంగా 8-15 నెలలు) మరియు ఖరీదైనది (మిలియన్ల నుండి పది మిలియన్ల RMBకి చేరుకుంటుంది), వాటిని డై-మేకింగ్ కంపెనీ మొత్తం బలానికి కీలక సూచికగా చేస్తుంది. సంక్లిష్టత ఎక్కువ, చక్రం ఎక్కువ. ఇంటెలిజెంట్ మ్యానుఫ్యాక్చరింగ్ మరియు డిజిటల్ టెక్నాలజీల అప్లికేషన్‌తో, అభివృద్ధి చక్రం క్రమంగా తగ్గిపోతోంది.
