ఆటోమోటివ్ లెఫ్ట్ సైడ్ ప్యానెల్ స్టాంపింగ్ డై

SIKAIDA ఆటోమోటివ్ లెఫ్ట్ సైడ్ ప్యానెల్ స్టాంపింగ్ డై అనేది స్టీల్ లేదా అల్యూమినియం షీట్‌ల ఎడమ ఇంటిగ్రల్ సైడ్ ప్యానెల్‌ను స్టాంపింగ్ చేయడానికి SIKAIDA చే అభివృద్ధి చేయబడిన పెద్ద, అధిక-ఖచ్చితమైన మరియు సంక్లిష్టమైన స్టాంపింగ్ టూల్ సిస్టమ్. ఇది సింగిల్ డైస్ కాదు, బ్లాంకింగ్ డైస్, డ్రాయింగ్ డైస్, ట్రిమ్మింగ్ డైస్ మరియు ఫ్లాంగింగ్ డైస్ వంటి కీలక భాగాలతో సహా పూర్తి సమగ్ర వ్యవస్థ. ఈ ఉత్పత్తి యొక్క ఉత్పాదక స్థాయి నేరుగా ఆటోమోటివ్ బాడీ ప్యానెల్ స్టాంపింగ్ డైస్ యొక్క అత్యధిక ప్రమాణాన్ని సూచిస్తుంది మరియు డై పరిశ్రమలో వృత్తిపరమైన సరఫరాదారుగా SIKAIDA యొక్క సమగ్ర బలానికి ఇది ప్రధాన చిహ్నం.

వివరణాత్మక ఉత్పత్తి లక్షణాలు

1. పెద్ద పరిమాణం మరియు సంక్లిష్ట నిర్మాణం

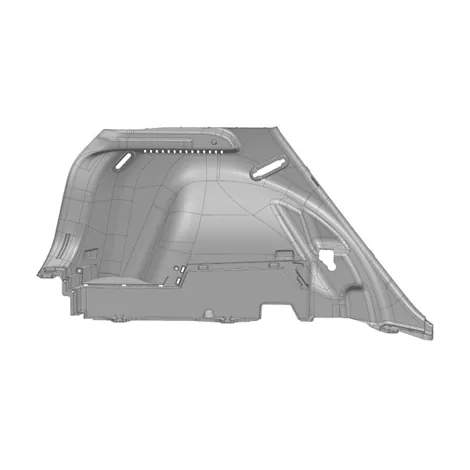

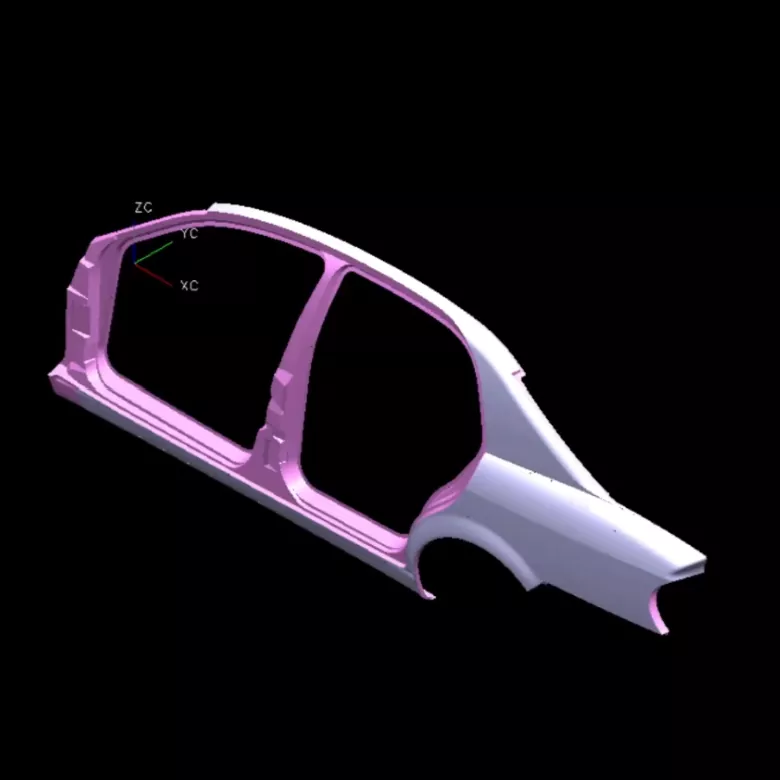

కారు యొక్క ఎడమ వైపు ప్యానెల్ పరిమాణంలో పెద్దది (సాధారణంగా 1.5 మీటర్ల కంటే ఎక్కువ పొడవు మరియు 0.8-1 మీటర్ల వెడల్పు ఉంటుంది), లోతైన డ్రాయింగ్ లక్షణాలు, సంక్లిష్టమైన వక్రతలు, విండో ఓపెనింగ్‌లు మరియు ఫీచర్ లైన్‌లతో సహా సంక్లిష్టమైన ఆకృతిని కలిగి ఉంటుంది. SIKAIDA యొక్క ఆటోమోటివ్ లెఫ్ట్ సైడ్ ప్యానెల్ స్టాంపింగ్ డై అనేది పక్క ప్యానెల్‌పై మౌంటు రంధ్రాలు, పక్కటెముకలను బలోపేతం చేయడం మరియు ఫ్లాంగింగ్ వివరాలను ఖచ్చితంగా ఏర్పరుస్తుంది. ప్రొఫెషనల్ సిమ్యులేషన్ విశ్లేషణ మరియు అచ్చు నిర్మాణం యొక్క ఆప్టిమైజేషన్ ద్వారా, ఇది సహేతుకమైన ఒత్తిడి పంపిణీని మరియు స్థిరంగా ఏర్పడేలా చేస్తుంది.

2. అధిక ఖచ్చితత్వం మరియు అధిక నాణ్యత అవసరాలు

కారు యొక్క ప్రధాన బాహ్య భాగం వలె, ఎడమ వైపు ప్యానెల్ తప్పనిసరిగా గీతలు, ముడతలు, డెంట్‌లు మరియు ఇతర లోపాలు లేకుండా ఉండాలి. SIKAIDA నాణ్యతను ఖచ్చితంగా నియంత్రిస్తుంది, అచ్చు ఉపరితల ముగింపు మరియు ఒత్తిడి పంపిణీ కోసం కఠినమైన అవసరాలు ఉంటాయి. కీ ఫార్మింగ్ ఉపరితలాలు మిర్రర్ ఫినిషింగ్‌కు చక్కగా పాలిష్ చేయబడతాయి, స్టాంపింగ్ సమయంలో షీట్ మెటల్ మరియు అచ్చు మధ్య ఘర్షణ వల్ల ఉపరితల లోపాలను సమర్థవంతంగా నివారిస్తుంది.

3. మల్టీ-ప్రాసెస్ ఇంటిగ్రేటెడ్ ఫార్మింగ్

ఎడమ వైపు ప్యానెల్ యొక్క స్టాంపింగ్‌కు బ్లాంకింగ్, డ్రాయింగ్, ట్రిమ్మింగ్ మరియు ఫ్లాంగింగ్ వంటి బహుళ ప్రక్రియలను నిరంతరం పూర్తి చేయడం అవసరం. SIKAIDA యొక్క ఆటోమోటివ్ లెఫ్ట్ సైడ్ ప్యానెల్ స్టాంపింగ్ డై ఆధునిక ఆటోమేటెడ్ ప్రొడక్షన్ లైన్‌లతో సజావుగా పనిచేస్తుంది, నిరంతర బహుళ-స్టేషన్ స్టాంపింగ్‌ను సాధించడానికి రోబోటిక్ ట్రాన్స్‌ఫర్ టెక్నాలజీని ఉపయోగిస్తుంది. ఇది స్థిరమైన ఉత్పత్తి నాణ్యతతో ఉత్పత్తి సామర్థ్యాన్ని సమతుల్యం చేస్తుంది మరియు శాస్త్రీయ ప్రక్రియ లేఅవుట్ ఉత్పత్తి చక్రాలను తగ్గిస్తుంది మరియు ఖర్చులను తగ్గిస్తుంది.

4. కాంప్లెక్స్ గైడింగ్ మరియు బ్యాలెన్సింగ్ సిస్టమ్

సైడ్ ప్యానెల్స్ యొక్క సంక్లిష్ట ఆకారాలు మరియు పెద్ద కొలతలు, డై ఎగువ మరియు దిగువ డైస్ యొక్క ఖచ్చితమైన మూసివేతను నిర్ధారించడానికి అధిక-ఖచ్చితమైన గైడింగ్ సిస్టమ్ (గైడ్ పిల్లర్లు, గైడ్ స్లీవ్‌లు, సైడ్ గైడ్ ప్లేట్లు) కలిగి ఉంటుంది. సమగ్ర బ్యాలెన్సింగ్ సిస్టమ్ (నైట్రోజన్ స్ప్రింగ్‌లు, మెకానికల్ బ్యాలెన్స్ బ్లాక్‌లు) స్థిరమైన మరియు సురక్షితమైన స్టాంపింగ్‌ను నిర్ధారిస్తుంది, డై లైఫ్‌ని పొడిగిస్తుంది.

5. అధునాతన లూబ్రికేషన్ మరియు వెంటిలేషన్ సిస్టమ్

డై అనేది సంక్లిష్టమైన ఆటోమేటిక్ లూబ్రికేషన్ సిస్టమ్‌ను కలిగి ఉంటుంది, ఇది స్టాంపింగ్ సమయంలో స్వయంచాలకంగా కందెనను వర్తింపజేస్తుంది, షీట్ మెటల్ మరియు డై మధ్య ఘర్షణను తగ్గిస్తుంది మరియు నాణ్యతను మెరుగుపరుస్తుంది. పెద్ద డ్రాయింగ్ డైలు ముడతలు, డెంట్లు మరియు చిక్కుకున్న గాలి వల్ల ఏర్పడే ఇతర లోపాలను నివారించడానికి బహుళ-పాయింట్ వెంటింగ్ సిస్టమ్‌తో అమర్చబడి ఉంటాయి.

ఉత్పత్తి లక్షణాలు మరియు అప్లికేషన్లు

SIKAIDA ఆటోమోటివ్ లెఫ్ట్ సైడ్ ప్యానెల్ స్టాంపింగ్ డై ప్రధానంగా సెడాన్‌లు, SUVలు మరియు MPVల వంటి ప్రయాణీకుల వాహనాల కోసం సైడ్ ప్యానెల్‌ల తయారీలో ఉపయోగించబడుతుంది. ఇది క్యాబ్ సైడ్ ప్యానెల్స్ మరియు వాణిజ్య వాహనాల కోసం ఇతర కవరింగ్‌ల ఉత్పత్తిలో కూడా ఉపయోగించవచ్చు. అచ్చులు అధిక-బలం కలిగిన అల్లాయ్ స్టీల్‌తో తయారు చేయబడ్డాయి, కీలక ఉపరితలాలు హీట్ ట్రీట్‌మెంట్ మరియు ఖచ్చితమైన పాలిషింగ్‌కు గురవుతాయి, ఫలితంగా అధిక దుస్తులు నిరోధకత, అధిక ఖచ్చితత్వం మరియు సుదీర్ఘ సేవా జీవితం ఉంటాయి. విస్తృతమైన ఉత్పత్తి అనుభవంతో వృత్తిపరమైన కర్మాగారంగా, SIKAIDA వివిధ వాహన నమూనాలు మరియు కస్టమర్ అవసరాలకు అనుగుణంగా మోల్డ్ సొల్యూషన్‌లను అనుకూలీకరించగలదు, ఆటోమోటివ్ పరిశ్రమ యొక్క విభిన్న ఉత్పత్తి అవసరాలను తీరుస్తుంది.

తయారీ ప్రక్రియ పరిచయం

1. ఉత్పత్తి విశ్లేషణ మరియు CAE అనుకరణ

అచ్చు రూపకల్పనకు ముందు, సైడ్ ప్యానెల్‌ల ఫార్మాబిలిటీ, స్ట్రెయిన్ మరియు స్ప్రింగ్‌బ్యాక్‌ను అంచనా వేయడానికి, నాణ్యమైన నష్టాలను ముందుగానే గుర్తించడం, ప్రాసెస్ సొల్యూషన్‌లు మరియు అచ్చు నిర్మాణాలను ఆప్టిమైజ్ చేయడం మరియు ట్రయల్ మరియు సవరణ ఖర్చులను తగ్గించడం కోసం SIKAIDA వృత్తిపరమైన స్టాంపింగ్ సిమ్యులేషన్ సాఫ్ట్‌వేర్ అయిన AutoForm మరియు Dynaformని ఉపయోగిస్తుంది.

2. మోల్డ్ డిజైన్

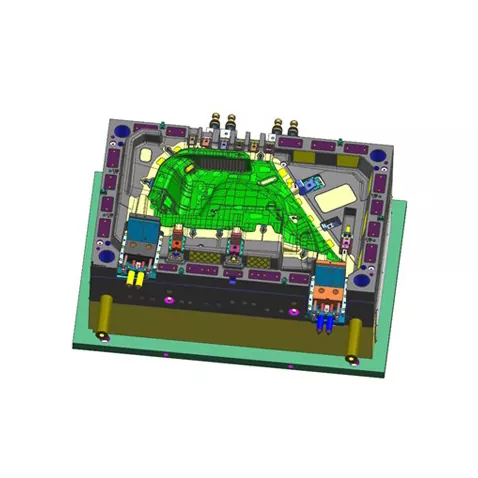

UG మరియు CATIA వంటి అధునాతన 3D డిజైన్ సాఫ్ట్‌వేర్ ఎగువ అచ్చు, దిగువ అచ్చు మరియు ప్రెజర్ రింగ్‌తో సహా అన్ని భాగాల పూర్తి 3D డిజైన్‌ను పూర్తి చేయడానికి ఉపయోగించబడుతుంది. షీట్ మెటల్ మందం మరియు స్ప్రింగ్‌బ్యాక్ పరిహారం వంటి అంశాలు అచ్చు ఖచ్చితత్వం మరియు స్థిరత్వాన్ని నిర్ధారించడానికి పూర్తిగా పరిగణించబడతాయి. డిజైన్ పథకం ప్రొఫెషనల్ ఇంజనీర్లచే సమీక్షించబడింది మరియు ధృవీకరించబడింది.

3. మెటీరియల్ ఎంపిక

ఆటోమోటివ్ లెఫ్ట్ సైడ్ ప్యానెల్ స్టాంపింగ్ డై సబ్‌స్ట్రేట్ గట్టిదనం మరియు దృఢత్వాన్ని నిర్ధారించడానికి అధిక-నాణ్యత కార్బన్ స్ట్రక్చరల్ స్టీల్ (45 స్టీల్ వంటివి) లేదా అల్లాయ్ స్ట్రక్చరల్ స్టీల్‌ను (42CrMo వంటివి) ఉపయోగిస్తుంది. పని చేసే భాగాలు (ప్రొఫైల్‌లు, కట్టింగ్ ఎడ్జ్‌లు) అధిక-కార్బన్, హై-క్రోమియం టూల్ స్టీల్ (Cr12MoV, SKD11 వంటివి) లేదా పౌడర్ మెటలర్జీ స్టీల్‌ను అధిక కాఠిన్యం, అధిక దుస్తులు నిరోధకత మరియు అచ్చు జీవితాన్ని పొడిగించడం కోసం ఉపయోగిస్తాయి.

4. ప్రెసిషన్ మ్యాచింగ్

- రఫ్ మ్యాచింగ్: ప్రారంభ మ్యాచింగ్ అనేది పెద్ద గ్యాంట్రీ మిల్లింగ్ మెషిన్ లేదా CNC గ్యాంట్రీ మ్యాచింగ్ సెంటర్‌ను ఉపయోగించి, పూర్తి చేయడానికి భత్యంతో నిర్వహిస్తారు.

- ఫినిష్ మ్యాచింగ్: ప్రొఫైల్స్ మరియు కట్టింగ్ ఎడ్జ్‌ల యొక్క హై-స్పీడ్ CNC మ్యాచింగ్ సెంటర్ ప్రెసిషన్ మ్యాచింగ్ డైమెన్షనల్ ఖచ్చితత్వం మరియు ఉపరితల కరుకుదనాన్ని నిర్ధారిస్తుంది.

- ప్రత్యేక మ్యాచింగ్: ఎలక్ట్రికల్ డిశ్చార్జ్ మ్యాచింగ్ (EDM) సంక్లిష్ట ప్రొఫైల్‌లు మరియు మూలలను ప్రాసెస్ చేయడానికి ఉపయోగించబడుతుంది; వైర్ EDM ఖచ్చితమైన రంధ్రాలు మరియు ఆకృతులను యంత్రానికి ఉపయోగిస్తారు; 48-52 HRC కాఠిన్యాన్ని సాధించడానికి చల్లార్చడం మరియు నిగ్రహించడం జరుగుతుంది.

- ఉపరితల చికిత్స: హార్డ్‌నెస్‌ని మెరుగుపరచడానికి మరియు వేర్ రెసిస్టెన్స్‌ని మెరుగుపరచడానికి ప్రొఫైల్‌లకు హార్డ్ క్రోమ్ ప్లేటింగ్ లేదా నైట్రిడింగ్ వర్తించబడుతుంది, అయితే తుప్పు నివారణ మరియు డీగ్రేసింగ్ కూడా నిర్వహిస్తారు.

5. అసెంబ్లీ మరియు డీబగ్గింగ్ (T0 ట్రయల్ మోల్డ్)

అన్ని భాగాలు పూర్తి అచ్చులో సమావేశమవుతాయి, ట్రయల్ మోల్డింగ్ కోసం స్టాంపింగ్ పరికరాలపై వ్యవస్థాపించబడతాయి. వృత్తిపరమైన సాంకేతిక నిపుణులు ఒత్తిడి మరియు స్ట్రోక్ వంటి ప్రాసెస్ పారామితులను పదే పదే సర్దుబాటు చేస్తారు, అర్హత కలిగిన భాగాన్ని ఉత్పత్తి చేసే వరకు. మొదటి-ముక్క తనిఖీ మరియు డైమెన్షనల్ కొలత నిర్ధారణ తర్వాత, అది కస్టమర్‌కు పంపిణీ చేయబడుతుంది.

అభివృద్ధి పోకడలు

1. అల్ట్రా-లార్జ్ ఇంటిగ్రేటెడ్ మోల్డింగ్

ఆటోమోటివ్ సైడ్ ప్యానెల్‌లు పెద్ద ఇంటిగ్రేటెడ్ స్ట్రక్చర్‌ల వైపు అభివృద్ధి చెందుతున్నాయి, ఎక్కువ మోల్డ్ టన్నేజ్ (2000 టన్నులు మరియు అంతకంటే ఎక్కువ) మరియు డైమెన్షనల్ స్టెబిలిటీ అవసరం. SIKAIDA నిరంతరం డిజైన్ మరియు ప్రాసెసింగ్ టెక్నాలజీని ఆప్టిమైజ్ చేస్తుంది, కొత్త ఎనర్జీ వాహనాలు మరియు తదుపరి తరం మోడల్‌ల అవసరాలను తీర్చడానికి అల్ట్రా-లార్జ్ ఇంటిగ్రేటెడ్ సైడ్ ప్యానెల్ స్టాంపింగ్ డైస్‌ల అభివృద్ధిని అనుమతిస్తుంది.

2. తేలికపాటి మెటీరియల్ అప్లికేషన్

ఆటోమోటివ్ లైట్ వెయిటింగ్ అభివృద్ధితో, అధిక శక్తి ఉక్కు మరియు అల్యూమినియం మిశ్రమాలు వంటి కొత్త పదార్థాలు విస్తృతంగా ఉపయోగించబడుతున్నాయి. SIKAIDA కొత్త మెటీరియల్స్ (ఉదా., అల్యూమినియం అల్లాయ్ డ్రాయింగ్ డైస్ ప్రత్యేక పూతలు మరియు లూబ్రికేషన్ సిస్టమ్‌లతో అమర్చబడి ఉంటాయి) ఏర్పడే లక్షణాలకు అనుగుణంగా అచ్చు నిర్మాణం మరియు ఉపరితల చికిత్స సాంకేతికతను ఆప్టిమైజ్ చేస్తుంది.

3. ఇంటెలిజెంట్ మాన్యుఫ్యాక్చరింగ్ మరియు డిజిటలైజేషన్

ప్రిడిక్టివ్ మెయింటెనెన్స్ మరియు ప్రాసెస్ ఆప్టిమైజేషన్‌ని ఎనేబుల్ చేస్తూ, నిజ సమయంలో స్టాంపింగ్ పారామితులను పర్యవేక్షించడానికి ప్రెజర్ మరియు టెంపరేచర్ సెన్సార్‌లు అచ్చులో పొందుపరచబడ్డాయి. వర్చువల్ డీబగ్గింగ్ కోసం డిజిటల్ ట్విన్ టెక్నాలజీతో కలిపి, డెవలప్‌మెంట్ సైకిల్‌ను 20-30% తగ్గించవచ్చు, R&D సామర్థ్యాన్ని మెరుగుపరుస్తుంది.

4. రాపిడ్ డై చేంజ్ మరియు ఆటోమేషన్

బహుళ-రకాల, చిన్న-బ్యాచ్ ఉత్పత్తి అవసరాల కోసం, అచ్చు వేగవంతమైన డై చేంజ్ స్ట్రక్చర్‌ను (రాపిడ్ క్లాంపింగ్, ఆటోమేటిక్ పొజిషనింగ్), ఆటోమేటెడ్ రోబోట్‌లు మరియు విజన్ ఇన్‌స్పెక్షన్ సిస్టమ్‌లతో కలిపి, స్టాంపింగ్ ఉత్పత్తిలో అధిక స్థాయి ఆటోమేషన్‌ను సాధించడం మరియు ఉత్పత్తి సౌలభ్యాన్ని మెరుగుపరుస్తుంది.

తరచుగా అడిగే ప్రశ్నలు

Q1: ఆటోమోటివ్ లెఫ్ట్ సైడ్ ప్యానెల్ స్టాంపింగ్ డై కోసం సాధారణంగా ఏ పదార్థాలు ఉపయోగించబడతాయి?

A1: మోల్డ్ బేస్ సాధారణంగా అధిక-నాణ్యత కార్బన్ స్ట్రక్చరల్ స్టీల్ (45 స్టీల్ వంటివి) లేదా అల్లాయ్ స్ట్రక్చరల్ స్టీల్‌ను (42CrMo వంటివి) ఉపయోగిస్తుంది. పని చేసే భాగాలు (ప్రొఫైల్స్, కట్టింగ్ ఎడ్జ్‌లు) అధిక కాఠిన్యం (48-52 HRC) మరియు అధిక దుస్తులు నిరోధకతను నిర్ధారించడానికి అధిక-కార్బన్, అధిక-క్రోమియం టూల్ స్టీల్ (Cr12MoV, SKD11 వంటివి) లేదా పౌడర్ మెటలర్జీ స్టీల్‌ను ఉపయోగిస్తాయి. కొన్ని హై-ఎండ్ అచ్చులు జీవితకాలాన్ని మెరుగుపరచడానికి సిమెంట్ కార్బైడ్ లేదా ఉపరితల పూత సాంకేతికతను ఉపయోగిస్తాయి.

Q2: ఆటోమోటివ్ లెఫ్ట్ సైడ్ ప్యానెల్ స్టాంపింగ్ మోల్డ్ తయారీ చక్రం ఎంతకాలం ఉంటుంది?

A2: ఆటోమొబైల్ యొక్క ఎడమ వైపు ప్యానెల్ కోసం స్టాంపింగ్ కోసం తయారీ చక్రం సాధారణంగా 8 నుండి 15 నెలల వరకు ఉంటుంది, ఇది భాగం యొక్క సంక్లిష్టత, ఖచ్చితమైన అవసరాలు మరియు ఉత్పత్తి సామర్థ్యం వంటి అంశాలపై ఆధారపడి ఉంటుంది. కాంప్లెక్స్ కర్వ్డ్ సర్ఫేస్ సైడ్ ప్యానెల్ డైస్ డెవలప్‌మెంట్ సైకిల్ 15 నెలలకు మించి ఉంటుంది, అయితే సాధారణ స్ట్రక్చర్ డైస్‌ను 8 నుండి 10 నెలలలోపు పూర్తి చేయవచ్చు. డిజైన్ మరియు ప్రాసెసింగ్ నుండి అసెంబ్లీ మరియు డీబగ్గింగ్ వరకు మొత్తం ప్రక్రియకు బహుళ విభాగాల మధ్య సహకారం అవసరం.
