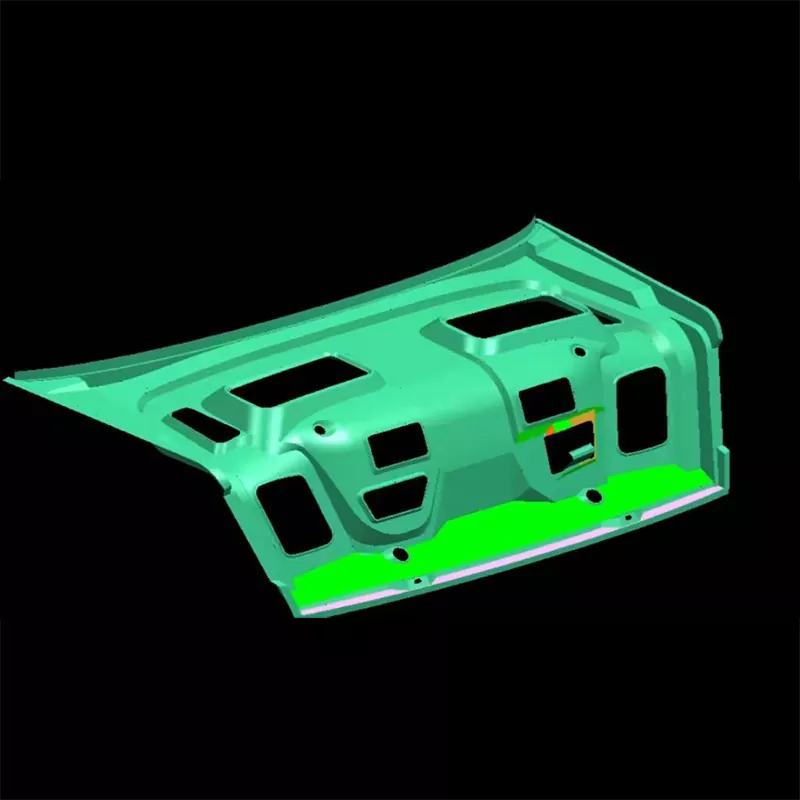

ఆటోమోటివ్ ట్రంక్ మూత ఇన్నర్ ప్యానెల్ స్టాంపింగ్ డై

SIKAIDA ఆటోమోటివ్ ట్రంక్ లిడ్ ఇన్నర్ ప్యానెల్ స్టాంపింగ్ డై అనేది కోల్డ్-రోల్డ్ స్టీల్, స్టెయిన్‌లెస్ స్టీల్, అల్యూమినియం అల్లాయ్ మరియు ఇతర మెటల్ షీట్‌లను క్వాలిఫైడ్ ట్రంక్ మూత లోపలి ప్యానెల్‌లుగా స్టాంప్ చేయడానికి ఉపయోగించే పెద్ద, సంక్లిష్టమైన మరియు అధిక-ఖచ్చితమైన ఇంటిగ్రేటెడ్ మోల్డ్ సిస్టమ్. ఇది ఒకే అచ్చు కాదు, బహుళ-స్టేషన్ ప్రోగ్రెసివ్ లేదా కాంపోజిట్ అచ్చు వ్యవస్థ, ఇది ఒక ఆపరేషన్‌లో ఫార్మింగ్, ట్రిమ్మింగ్, పంచింగ్ మరియు ఫ్లాంగింగ్ ప్రక్రియలను పూర్తి చేయగలదు. ఇది ఆటోమోటివ్ బాడీ ప్యానెల్ మోల్డ్ టెక్నాలజీకి బెంచ్‌మార్క్, తుది ఉత్పత్తి రూపాన్ని, ఫిట్‌ని మరియు నిర్మాణ పనితీరును నేరుగా నిర్ణయిస్తుంది.

ప్రధాన ఉత్పత్తి లక్షణాలు

1. పెద్ద పరిమాణం మరియు సంక్లిష్ట నిర్మాణం

ట్రంక్ మూత లోపలి ప్యానెల్‌లు సాధారణంగా 1.2 మీటర్ల పొడవు మరియు 0.8-1.0 మీటర్ల వెడల్పుతో ఉంటాయి, పటిష్టమైన పక్కటెముకలు, మౌంటు రంధ్రాలు మరియు ఫ్లాంగింగ్ స్ట్రక్చర్‌లతో సహా క్లిష్టమైన ఆకారాలు ఉంటాయి. ఆటోమోటివ్ ట్రంక్ లిడ్ ఇన్నర్ ప్యానెల్ స్టాంపింగ్ డై అనేక ఫ్రీ-ఫారమ్ ఉపరితలాలను మరియు సంక్లిష్ట ఆకృతులను ఖచ్చితంగా రూపొందించడానికి బహుళ-స్టేషన్ నిరంతర మ్యాచింగ్‌ను ఉపయోగిస్తుంది.

2. అల్ట్రా-హై ప్రెసిషన్ మరియు సర్ఫేస్ క్వాలిటీ

బాహ్య మరియు నిర్మాణ భాగం వలె, ట్రంక్ లోపలి ప్యానెల్‌కు గీతలు, ముడతలు లేదా పగుళ్లు అవసరం లేదు. SIKAIDA అచ్చులు అల్ట్రా-స్మూత్ ఉపరితలాలు, ఏకరీతి ఒత్తిడి పంపిణీ మరియు ఆప్టిమైజ్ చేయబడిన మెటీరియల్ ఫ్లోను కలిగి ఉంటాయి, ఇవి అధిక-ఖచ్చితమైన మ్యాచింగ్ మరియు అధునాతన ఉపరితల చికిత్స సాంకేతికతల ద్వారా సాధించబడతాయి.

3. మల్టీ-మెటీరియల్ అనుకూలత

కోల్డ్-రోల్డ్ స్టీల్, గాల్వనైజ్డ్ స్టీల్, స్టెయిన్‌లెస్ స్టీల్ మరియు అల్యూమినియం అల్లాయ్‌లు వంటి వివిధ షీట్ మెటీరియల్‌లకు అనుకూలంగా ఉంటుంది, అచ్చు నిర్మాణం వివిధ పదార్థాల పనితీరు మరియు స్ప్రింగ్‌బ్యాక్ లక్షణాల కోసం ఆప్టిమైజ్ చేయబడింది. ఇది సౌకర్యవంతమైన ఉత్పత్తిని సాధించడానికి ప్రత్యేక స్థానాలు మరియు గుర్తింపు వ్యవస్థలను ఏకీకృతం చేయగలదు.

4. కాంప్లెక్స్ ఫార్మింగ్ మెకానిజం మరియు ఆటోమేషన్

అనేక ప్రతికూల కోణాలు మరియు అండర్‌కట్ నిర్మాణాల కోసం, ఆటోమోటివ్ ట్రంక్ లిడ్ ఇన్నర్ ప్యానెల్ స్టాంపింగ్ డైలో పూర్తి చీలిక, స్లయిడర్ మరియు హైడ్రాలిక్ ఫార్మింగ్ మెకానిజంతో పాటు ఆటోమేటిక్ ఫీడింగ్, ఖచ్చితమైన పొజిషనింగ్ మరియు స్థిరమైన అన్‌లోడ్ సిస్టమ్, నమ్మకమైన మానవరహిత భారీ ఉత్పత్తిని అనుమతిస్తుంది.

5. ఇంటెలిజెంట్ మానిటరింగ్ మరియు కంట్రోల్

అచ్చు ప్రెజర్ సెన్సార్‌లు, డిస్‌ప్లేస్‌మెంట్ డిటెక్టర్లు మరియు టెంపరేచర్ కంట్రోలర్‌లను మోల్డింగ్ ప్రక్రియ యొక్క నిజ-సమయ పర్యవేక్షణ, పారామీటర్ సెల్ఫ్-ఆప్టిమైజేషన్ మరియు క్వాలిటీ ట్రేస్‌బిలిటీని సాధించడానికి, బ్యాచ్ ఉత్పత్తుల స్థిరత్వాన్ని నిర్ధారిస్తుంది.

అప్లికేషన్ ప్రాంతాలు

SIKAIDA ట్రంక్ లోపలి ప్యానెల్ స్టాంపింగ్ డైస్‌లు వివిధ ప్రయాణీకుల వాహనాలు మరియు సంబంధిత రంగాలలో విస్తృతంగా ఉపయోగించబడుతున్నాయి:

- సెడాన్‌లు, హ్యాచ్‌బ్యాక్‌లు, SUVలు, MPVలు

- కొత్త శక్తి వాహనాలు (స్వచ్ఛమైన విద్యుత్, ప్లగ్-ఇన్ హైబ్రిడ్, హైబ్రిడ్)

- ఆటోమోటివ్ విడిభాగాల తయారీ

- ఆటోమోటివ్ ఆఫ్టర్‌మార్కెట్ రిపేర్ మరియు రీప్లేస్‌మెంట్ మార్కెట్

తేలికపాటి వాహనాల అభివృద్ధితో, అల్యూమినియం అల్లాయ్ ట్రంక్ లోపలి ప్యానెల్‌ల అప్లికేషన్ విస్తృతంగా వ్యాపించింది. అధిక మెటీరియల్ మరియు ప్రాసెస్ అవసరాలకు అనుగుణంగా మా అచ్చు సాంకేతికత అప్‌గ్రేడ్ అవుతూనే ఉంది.

తయారీ ప్రక్రియ

1. ఉత్పత్తి విశ్లేషణ మరియు CAE అనుకరణ

ఆటోమోటివ్ ట్రంక్ లిడ్ ఇన్నర్ ప్యానెల్ స్టాంపింగ్ డై ఫార్మాబిలిటీ విశ్లేషణ, స్ప్రింగ్‌బ్యాక్ ప్రిడిక్షన్ మరియు మందం పంపిణీ అనుకరణ కోసం ఆటోఫార్మ్ మరియు డైనఫార్మ్ సాఫ్ట్‌వేర్‌లను ఉపయోగిస్తుంది, పగుళ్లు, ముడతలు మరియు స్ప్రింగ్‌బ్యాక్ వంటి అచ్చు లోపాలను ముందుగానే నివారించవచ్చు.

2. మోల్డ్ డిజైన్

UG, CATIA మరియు SolidWorks సాఫ్ట్‌వేర్‌ను ఉపయోగించి పూర్తి 3D డిజైన్, ఉపరితల రూపకల్పన, మార్గనిర్దేశం చేయడం, అన్‌లోడ్ చేయడం మరియు పొజిషనింగ్ సిస్టమ్‌లను కవర్ చేయడం, మెటీరియల్ లక్షణాలు మరియు పరికరాల పారామితులను పూర్తిగా సరిపోల్చడం.

3. మెటీరియల్ ఎంపిక

- పని భాగాలు: Cr12MoV, SKD11, W6Mo5Cr4V2 (అధిక కాఠిన్యం, అధిక దుస్తులు నిరోధకత)

- బేస్ బాడీ: 45# స్టీల్, Q235 (అధిక బలం, అధిక దృఢత్వం)

- గైడ్ పోస్ట్‌లు మరియు బుషింగ్‌లు: బేరింగ్ స్టీల్, SUJ2 (స్థిరమైన ఖచ్చితత్వం)

4. ప్రెసిషన్ మ్యాచింగ్

- రఫ్ మ్యాచింగ్: గాంట్రీ మిల్లింగ్, వైర్ EDM

- ఫినిష్ మ్యాచింగ్: హై-స్పీడ్ CNC (ఖచ్చితత్వం ±0.01mm), గ్రౌండింగ్, పాలిషింగ్

- ప్రత్యేక మ్యాచింగ్: ఎలక్ట్రికల్ డిశ్చార్జ్ మెషినింగ్ (EDM), ఎలక్ట్రోపాలిషింగ్

- ఉపరితల చికిత్స: నైట్రిడింగ్, క్రోమ్ ప్లేటింగ్, DLC పూత

5. అసెంబ్లీ మరియు T0 ట్రయల్ మోల్డ్

అన్ని భాగాల అసెంబ్లీ మరియు ఖచ్చితమైన పరీక్షను పూర్తి చేసిన తర్వాత, ట్రయల్ మోల్డింగ్ మరియు మొదటి-ముక్క తనిఖీ నిర్వహిస్తారు. స్థిరమైన భారీ ఉత్పత్తిని సాధించే వరకు నిరంతర అచ్చు సవరణ మరియు ఆప్టిమైజేషన్ నిర్వహించబడతాయి.

అభివృద్ధి పోకడలు

1. లైట్ వెయిటింగ్ మరియు ఇంటిగ్రేటెడ్ మోల్డింగ్: అల్యూమినియం మిశ్రమాలు మరియు అధిక-బలం కలిగిన ఉక్కును ఉపయోగించి, బహుళ భాగాలు ఒకే యూనిట్‌లో విలీనం చేయబడతాయి, భాగాలు మరియు కనెక్షన్ పాయింట్ల సంఖ్యను తగ్గిస్తాయి.

2. థర్మోఫార్మింగ్ మరియు హైడ్రోఫార్మింగ్ టెక్నాలజీస్: అధిక-శక్తి పదార్థాలకు విస్తృతంగా వర్తించబడుతుంది, అచ్చులు అధునాతన ఉష్ణోగ్రత నియంత్రణ వ్యవస్థలు మరియు అధిక-ఉష్ణోగ్రత నిరోధక పదార్థాలతో అమర్చబడి, 500-900℃ ఉష్ణోగ్రతలను ఏర్పరుస్తాయి.

3. స్మార్ట్ మాన్యుఫ్యాక్చరింగ్ మరియు డిజిటలైజేషన్: సెన్సార్ నెట్‌వర్క్‌లను సమగ్రపరచడం మరియు డిజిటల్ ట్విన్ టెక్నాలజీని కలపడం, వర్చువల్ కమీషనింగ్, ప్రిడిక్టివ్ మెయింటెనెన్స్ మరియు ప్రాసెస్ సెల్ఫ్-ఆప్టిమైజేషన్ సాధించబడతాయి.

4. సంకలిత తయారీ అప్లికేషన్లు: 3D ప్రింటింగ్ సంక్లిష్ట శీతలీకరణ నీటి మార్గాలు మరియు తేలికపాటి నిర్మాణాలను తయారు చేయడానికి, అచ్చు సామర్థ్యాన్ని మెరుగుపరచడానికి మరియు తయారీ చక్రాలను తగ్గించడానికి ఉపయోగించబడుతుంది.

5. మల్టీ-మెటీరియల్ ఫార్మింగ్ టెక్నాలజీ: స్టీల్-అల్యూమినియం మరియు ప్లాస్టిక్-మెటల్ కాంపోజిట్ బాడీ స్ట్రక్చర్‌లకు అనుగుణంగా, మల్టీ-మెటీరియల్ ఫార్మింగ్ యొక్క ప్రత్యేక అవసరాలను తీరుస్తుంది.

తరచుగా అడిగే ప్రశ్నలు

Q1: ఆటోమోటివ్ ట్రంక్ లిడ్ ఇన్నర్ ప్యానెల్ స్టాంపింగ్ డైలో సాధారణంగా ఏ పదార్థాలు ఉపయోగించబడతాయి?

A1: అచ్చు యొక్క పని భాగం ప్రధానంగా అధిక-కార్బన్, అధిక-క్రోమియం టూల్ స్టీల్ (Cr12MoV, SKD11 వంటివి) మరియు అధిక కాఠిన్యం మరియు దుస్తులు నిరోధకతను నిర్ధారించడానికి హై-స్పీడ్ స్టీల్‌ను ఉపయోగిస్తుంది; మూల భాగం బలాన్ని నిర్ధారించడానికి 45 ఉక్కు మరియు Q235 వంటి నిర్మాణ ఉక్కును ఉపయోగిస్తుంది; గైడ్ స్తంభాలు మరియు బుషింగ్‌లు బేరింగ్ స్టీల్ లేదా SUJ2ని ఉపయోగిస్తాయి. అచ్చు పదార్థం ఎంపిక వివిధ ఏర్పాటు పదార్థాలకు సర్దుబాటు చేయబడుతుంది; ఉదాహరణకు, అల్యూమినియం మిశ్రమాలను ఏర్పరిచేటప్పుడు, పదార్థం యొక్క యాంటీ-స్టిక్కింగ్ మరియు థర్మల్ కండక్టివిటీకి ఎక్కువ శ్రద్ధ ఉంటుంది.

Q2: ఆటోమోటివ్ ట్రంక్ లిడ్ ఇన్నర్ ప్యానెల్ స్టాంపింగ్ డై కోసం ఉత్పత్తి చక్రం ఎంతకాలం ఉంటుంది?

A2: ఆటోమోటివ్ ట్రంక్ లోపలి ప్యానెల్ కోసం స్టాంపింగ్ డై సాధారణంగా డిజైన్ నుండి డెలివరీ వరకు 8-15 నెలలు పడుతుంది. నిర్దిష్ట చక్రం ఉత్పత్తి యొక్క సంక్లిష్టత, మెటీరియల్ రకం, ఖచ్చితత్వ అవసరాలు మరియు తయారీ సంస్థ యొక్క సాంకేతిక స్థాయిపై ఆధారపడి ఉంటుంది. కాంప్లెక్స్ వన్-పీస్ మోల్డింగ్ డైస్ లేదా డైస్ కొత్త మెటీరియల్‌లను ఉపయోగించి ఎక్కువ డెవలప్‌మెంట్ సైకిల్‌ను కలిగి ఉండవచ్చు.

Q3: ట్రంక్ లోపలి ప్యానెల్ యొక్క నిర్మాణ నాణ్యతను ఎలా నిర్ధారించాలి?

A3: ఫార్మింగ్ నాణ్యతను నిర్ధారించడానికి బహుళ అంశాల నుండి నియంత్రణ అవసరం: ముందుగా, సంభావ్య ఏర్పడే లోపాలను అంచనా వేయడానికి ప్రాథమిక CAE అనుకరణ విశ్లేషణ; రెండవది, అచ్చు తయారీలో ఖచ్చితత్వం, ఉపరితల ముగింపుతో సాధారణంగా Ra0.4 లేదా అంతకంటే ఎక్కువ అవసరం; మూడవది, ఒత్తిడి, స్ట్రోక్ మరియు సరళతతో సహా ప్రక్రియ పారామితుల ఆప్టిమైజేషన్; నాల్గవది, నిజ సమయంలో ఏర్పడే ప్రక్రియను పర్యవేక్షించడానికి అధునాతన పర్యవేక్షణ వ్యవస్థలను ఉపయోగించడం; మరియు ఐదవది, కఠినమైన ముడి పదార్థాల తనిఖీ మరియు ప్రక్రియ స్థిరత్వ నియంత్రణ.

Q4: అచ్చు యొక్క సేవా జీవితం ఏమిటి?

A4: మెటీరియల్ మరియు ప్రక్రియపై ఆధారపడి, ఆటోమోటివ్ ట్రంక్ లిడ్ ఇన్నర్ ప్యానెల్ స్టాంపింగ్ డై యొక్క సేవా జీవితం సాధారణంగా 300,000 మరియు 1,000,000 సైకిళ్ల మధ్య ఉంటుంది. అధిక-నాణ్యత అచ్చు పదార్థాలు మరియు తగిన వేడి చికిత్స ప్రక్రియలను ఉపయోగించడం, సరైన నిర్వహణతో కలిపి, అచ్చు జీవితాన్ని గణనీయంగా పొడిగించవచ్చు. అల్యూమినియం అల్లాయ్ ఫార్మింగ్ డైస్ యొక్క సేవా జీవితం సాధారణంగా స్టీల్ ఫార్మింగ్ డైస్ కంటే ఎక్కువ.

Q5: వివిధ పదార్థాల ఏర్పాటు అవసరాలను ఎలా తీర్చాలి?

A5: వివిధ పదార్థాల కోసం అచ్చులను ప్రత్యేకంగా రూపొందించాలి. ఉదాహరణకు, ఉక్కును ఏర్పరచడానికి ఎక్కువ ఫార్మింగ్ ఫోర్స్ మరియు మెరుగైన లూబ్రికేషన్ అవసరం; అల్యూమినియం మిశ్రమాలను ఏర్పరచడానికి పదార్థ సంశ్లేషణ మరియు ఉష్ణ వాహకతను పరిగణనలోకి తీసుకోవడం అవసరం; మరియు అధిక-శక్తి ఉక్కును రూపొందించడానికి ఎక్కువ స్ప్రింగ్‌బ్యాక్ పరిహారం అవసరం. అచ్చు ఆకారం, ప్రాసెస్ పారామితులు మరియు ఉపరితల చికిత్సను సర్దుబాటు చేయడం ద్వారా, వివిధ పదార్థాల ఏర్పాటు లక్షణాలను స్వీకరించవచ్చు.
