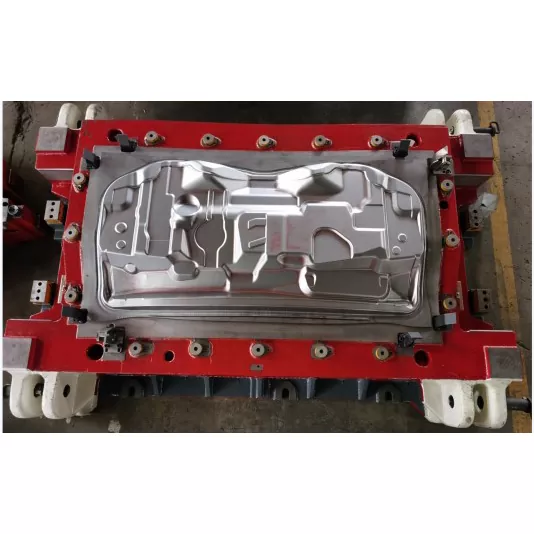

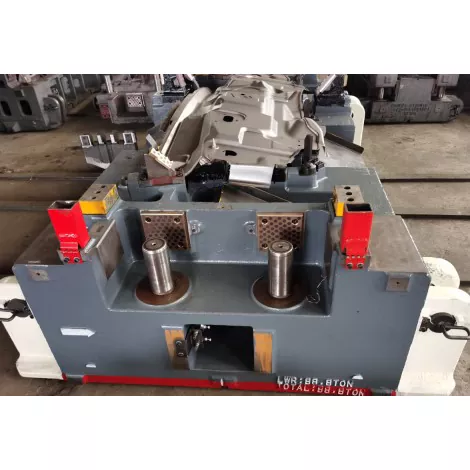

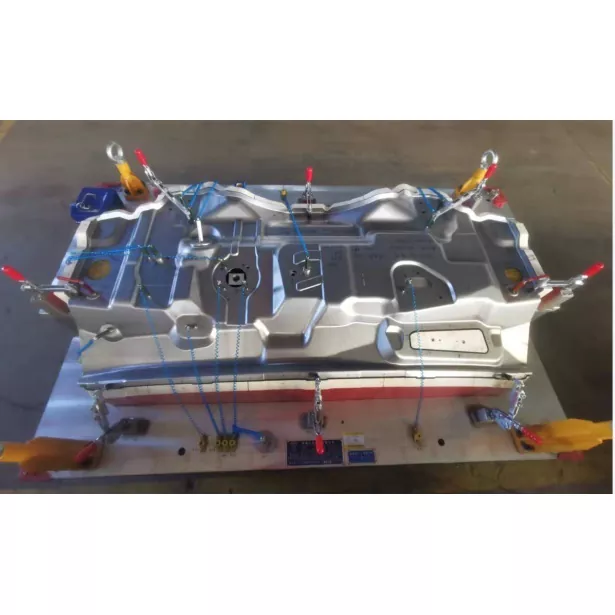

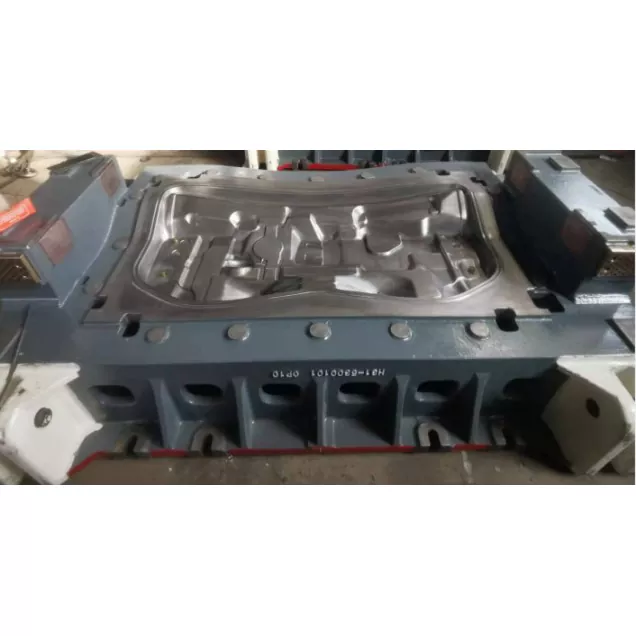

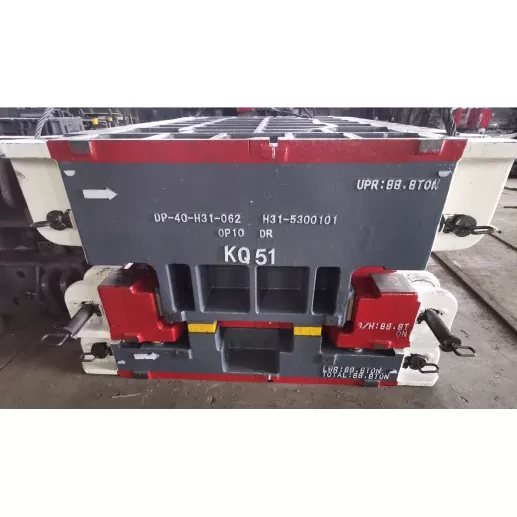

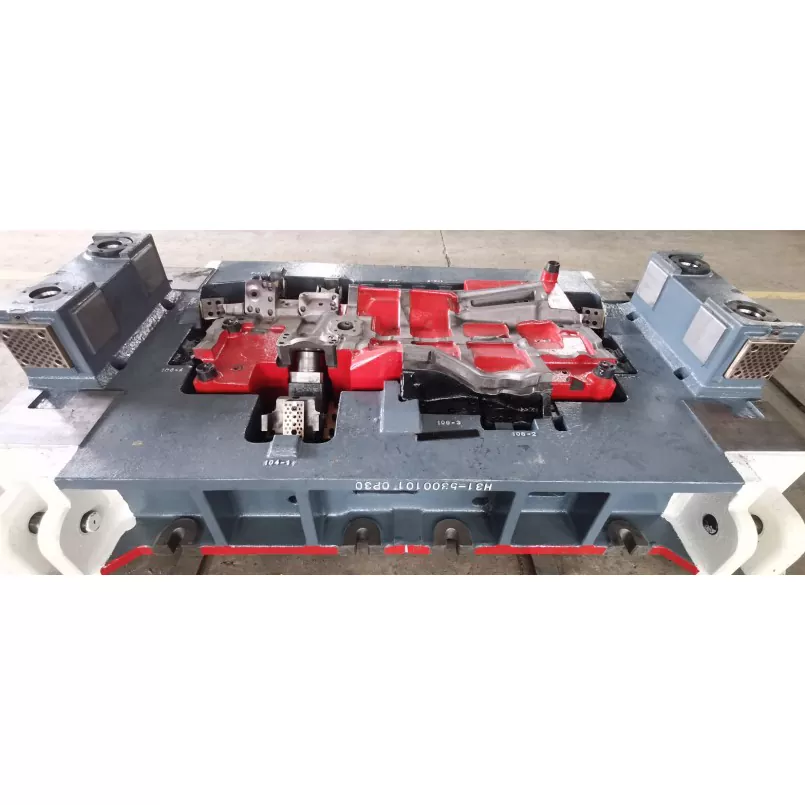

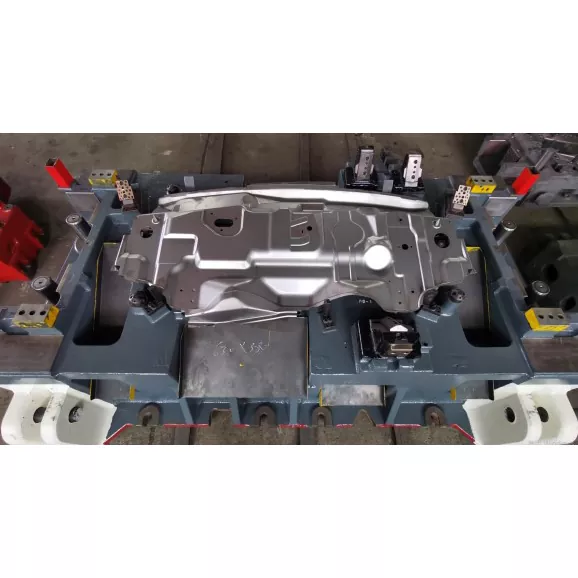

ఆటోమోటివ్ ఫ్రంట్ ప్యానెల్ అసెంబ్లీ స్టాంపింగ్ డైస్

SIKAIDA ఆటోమోటివ్ ఫ్రంట్ ప్యానెల్ అసెంబ్లీ స్టాంపింగ్ డైస్ స్వతంత్రంగా అభివృద్ధి చేయబడిన హై-ఎండ్ ప్రెసిషన్ పరికరాలు, ముందు ప్యానెల్ అసెంబ్లీల భారీ ఉత్పత్తికి అనుకూలంగా ఉంటాయి. ఫ్రంట్ ప్యానెల్ అసెంబ్లీ (పెద్ద బాడీ ప్యానెల్లు) యొక్క సంక్లిష్ట నిర్మాణం మరియు అధిక అవసరాలను పరిష్కరిస్తూ, కీలకమైన ఉత్పత్తి సవాళ్లను పరిష్కరించడానికి డై అధునాతన సాంకేతికతలను అనుసంధానిస్తుంది. కర్మాగారంలో వృత్తిపరమైన పరికరాలు మరియు డై క్వాలిటీ ప్రమాణాలకు అనుగుణంగా ఉండేలా ఒక ప్రత్యేక బృందం ఉంది.

ఉత్పత్తి వివరాలు

1. లార్జ్ బాడీ ప్యానెల్ స్ట్రక్చర్ ఫార్మింగ్

మెటీరియల్ ఫ్లో మరియు స్ట్రెచింగ్ యొక్క ఖచ్చితమైన నియంత్రణ, ±0.1mm లోపల కీ డైమెన్షనల్ ఖచ్చితత్వం, ఫ్లాట్‌నెస్ లోపం ≤0.15mm/m; డీప్ డ్రాయింగ్ ప్రాంతాలు మెటీరియల్ లోపాలను నివారించడానికి మరియు దిగుబడిని మెరుగుపరచడానికి మల్టీ-పాస్ ప్రోగ్రెసివ్ ఫార్మింగ్‌ను ఉపయోగిస్తాయి.

2. కాంప్లెక్స్ కర్వ్డ్ సర్ఫేస్ ఫార్మింగ్ టెక్నాలజీ

ఆటోమోటివ్ ఫ్రంట్ ప్యానెల్ అసెంబ్లీ స్టాంపింగ్ డైస్ హైపర్‌బోలాయిడ్ ఫార్మింగ్ మరియు సర్దుబాటు చేయగల ప్రొఫైల్ నిర్మాణాన్ని ఉపయోగించుకుంటుంది. CAE విశ్లేషణ మరియు ప్రక్రియ ఆప్టిమైజేషన్‌తో కలిపి, ఇది ముడతలు మరియు పగుళ్లు వంటి సమస్యలను పరిష్కరిస్తుంది, ±0.05mm లోపల ఉపరితల ఖచ్చితత్వాన్ని సాధించడం, ప్రక్కనే ఉన్న భాగాలతో అనుకూలతను నిర్ధారించడం.

3. ఇంటిగ్రేటెడ్ రీన్ఫోర్సింగ్ బీమ్ డిజైన్

ముందు ప్యానెల్ మరియు ఉపబల పుంజం స్ప్లిట్-కేవిటీ టెక్నాలజీని ఉపయోగించి ఏకీకృతం చేయబడి, అధిక-బలం కలిగిన పదార్థాలకు అనుగుణంగా మరియు ఉపబల పుంజం యొక్క రేఖాగణిత ఖచ్చితత్వాన్ని నిర్ధారిస్తుంది (సూటిగా ≤0.1mm/m, సమాంతరత ≤0.15mm).

4. మల్టీ-కాంపోనెంట్ ఇంటిగ్రేటెడ్ ఫార్మింగ్

బహుళ ప్రక్రియలు ఏకీకృతం చేయబడ్డాయి, ఒకే స్టాంపింగ్ ఆపరేషన్‌లో బహుళ-భాగాల ఏర్పాటును పూర్తి చేయడం; మాడ్యులర్ డిజైన్ మరియు శీఘ్ర అచ్చు మార్పు బహుళ-స్పెసిఫికేషన్ ఉత్పత్తికి అనుగుణంగా ఉంటుంది, మెటీరియల్ వినియోగ రేటు ≥80% సాధించడం మరియు ఉత్పత్తి సామర్థ్యాన్ని మెరుగుపరుస్తుంది.

5. హై ప్రెసిషన్ మరియు సేఫ్టీ పెర్ఫార్మెన్స్

హై-ప్రెసిషన్ గైడెన్స్ మరియు ప్రెజర్ ఫీడ్‌బ్యాక్ కంట్రోల్ ±0.05mm లోపల క్లిష్టమైన హోల్ ఖచ్చితత్వాన్ని నిర్ధారిస్తాయి; ఆప్టిమైజ్డ్ స్ట్రక్చరల్ డిజైన్ ఢీకొనే సమయంలో డిజైన్ చేసిన వైకల్యాన్ని నిర్ధారిస్తుంది, నివాసి భద్రతకు హామీ ఇస్తుంది.

6. ఇంటెలిజెంట్ ప్రాసెస్ కంట్రోల్ మరియు ఆప్టిమైజేషన్

ఆటోమోటివ్ ఫ్రంట్ ప్యానెల్ అసెంబ్లీ స్టాంపింగ్ డైస్ ఆప్టిమైజ్ చేసిన డిజైన్ కోసం CAE సాఫ్ట్‌వేర్‌ను ఉపయోగిస్తుంది, మూడు-లూప్ నియంత్రణ మరియు ఇంటెలిజెంట్ మానిటరింగ్ సిస్టమ్‌ను ఉపయోగించి నిజ సమయంలో ఏర్పడే స్థితిని పర్యవేక్షించడానికి, స్థిరమైన ఉత్పత్తి నాణ్యతను నిర్ధారిస్తుంది.

ఉత్పత్తి లక్షణాలు మరియు అప్లికేషన్లు

1. ప్రయాణీకుల వాహనాలు: శరీర దృఢత్వం మరియు ఘర్షణ భద్రత, బాహ్య సీలింగ్ అవసరాలను తీరుస్తుంది;

2. వాణిజ్య వాహనాలు: భారీ-డ్యూటీ ప్రభావాలను తట్టుకుని, నిర్మాణాత్మక విశ్వసనీయత మరియు మన్నికకు భరోసా;

3. SUVలు/ఆఫ్-రోడ్ వాహనాలు: పెద్ద ఇంజిన్ కంపార్ట్‌మెంట్‌లకు అనుగుణంగా, ముందు రక్షణను మెరుగుపరుస్తుంది;

4. ఎలక్ట్రిక్ వాహనాలు: బ్యాటరీ ప్యాక్‌లు మరియు శీతలీకరణ నాళాలు వంటి ప్రత్యేక అవసరాలకు అనుగుణంగా ఉంటాయి, అయితే తేలికపాటి డిజైన్‌ను కూడా పరిగణనలోకి తీసుకుంటాయి;

5. రేసింగ్ కార్లు/పనితీరు కార్లు: ఏరోడైనమిక్, తేలికైన మరియు అధిక దృఢత్వం అవసరాలను తీరుస్తుంది;

6. ట్రక్కులు/బస్సులు: పెద్ద వాహనాలకు అనుగుణంగా, లోడ్ మోసే సామర్థ్యం మరియు ఢీకొనే భద్రతకు భరోసా.

తయారీ ప్రక్రియ పరిచయం

1. ఉత్పత్తి రూపకల్పన మరియు విశ్లేషణ

అనుకూలమైన పారామితులను, బ్యాలెన్సింగ్ భద్రత మరియు అసెంబ్లీ ఖచ్చితత్వాన్ని నిర్ణయించడానికి ఫార్మబిలిటీ విశ్లేషణ మరియు ప్రాసెస్ ఆప్టిమైజేషన్ కోసం ప్రొఫెషనల్ సాఫ్ట్‌వేర్ ఉపయోగించబడుతుంది.

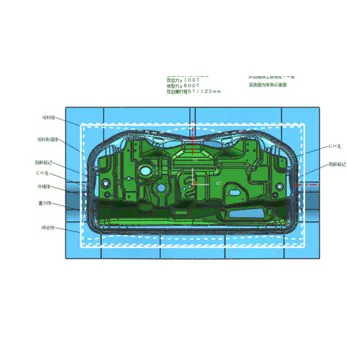

2. మోల్డ్ స్ట్రక్చర్ డిజైన్

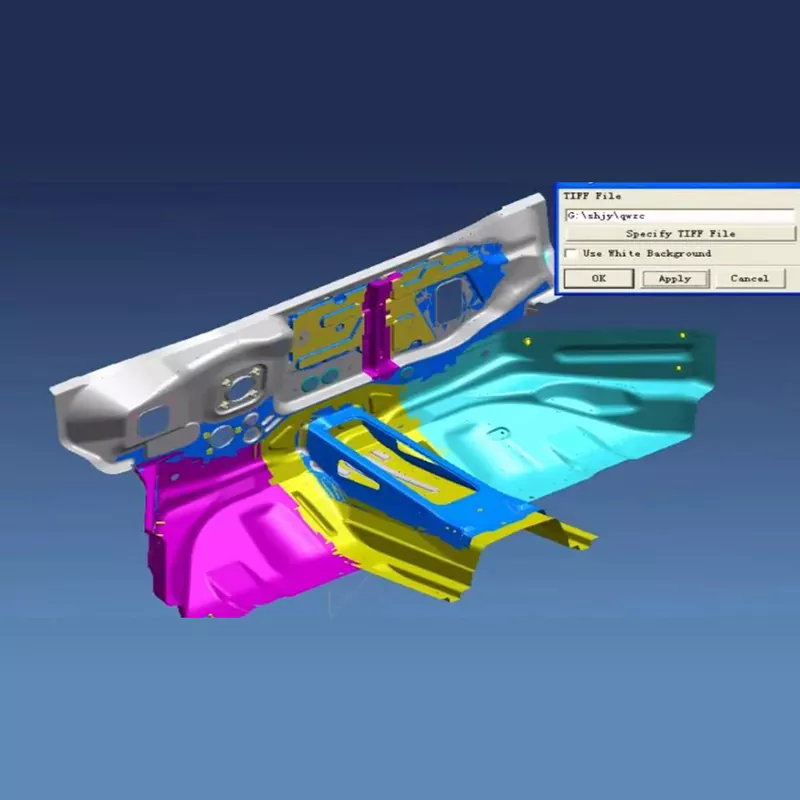

పూర్తి 3D డిజైన్, మాడ్యులర్ నిర్మాణం, సులభమైన నిర్వహణ, స్వయంచాలక ఉత్పత్తి మరియు రోబోటిక్ ఆపరేషన్‌కు అనుకూలమైనది.

3. మెటీరియల్ ఎంపిక మరియు తయారీ

- పని భాగాలు: అధిక-కాఠిన్యం అచ్చు ఉక్కు ఎంపిక చేయబడింది, లోతైన డ్రాయింగ్ ప్రాంతాల్లో ఉపయోగించే ప్రత్యేక మిశ్రమంతో;

- మోల్డ్ బేస్/ప్రామాణిక భాగాలు: బలం మరియు ఖచ్చితత్వాన్ని నిర్ధారించడానికి అధిక-నాణ్యత ఉక్కు ఎంపిక చేయబడింది;

- ఉపరితల చికిత్స: రాపిడి మరియు సంశ్లేషణను తగ్గించడానికి నైట్రైడింగ్, హార్డ్ క్రోమ్ ప్లేటింగ్ మొదలైనవి.

4. ప్రెసిషన్ మ్యాచింగ్ ప్రాసెస్

రఫ్ మ్యాచింగ్ మ్యాచింగ్ అలవెన్స్‌ని పూర్తి చేయడానికి అనుమతిస్తుంది. ఉపరితల కరుకుదనం Ra0.2, రంధ్ర స్థానం ఖచ్చితత్వం ±0.01mm మరియు ఉపరితల బలపరిచే చికిత్స తర్వాత కాఠిన్యం ≥HV950ని సాధించడం ద్వారా హై-ఎండ్ పరికరాలను ఉపయోగించి పూర్తి చేయడం జరుగుతుంది.

5. అసెంబ్లీ మరియు డీబగ్గింగ్

ప్రెసిషన్ అసెంబ్లీ, ఆన్-మెషిన్ పారామీటర్ డీబగ్గింగ్, ఫస్ట్-పీస్ ఇన్‌స్పెక్షన్ మరియు బ్యాచ్ ట్రయల్ ప్రొడక్షన్ అచ్చు స్థిరత్వం మరియు విశ్వసనీయతను నిర్ధారిస్తాయి.

అభివృద్ధి పోకడలు

1. తేలికైన మరియు అధిక బలం: కొత్త పదార్థాలకు అనుగుణంగా మరియు అధునాతన ప్రక్రియలను ఉపయోగించడం, తేలికైన మరియు భద్రతను సమతుల్యం చేయడం;

2. ప్రెసిషన్ అండ్ సేఫ్టీ ఆప్టిమైజేషన్: మైక్రాన్-స్థాయి ఖచ్చితత్వం వైపు అభివృద్ధి చేయడం, ఆన్‌లైన్ డిటెక్షన్ మరియు తాకిడి ఆప్టిమైజేషన్‌ను బలోపేతం చేయడం;

3. ఫ్లెక్సిబుల్ ఉత్పత్తి: వేగవంతమైన అచ్చు మార్పు (≤15 నిమిషాలు), బహుళ-రకాల, చిన్న-బ్యాచ్ ఉత్పత్తికి అనుకూలమైనది;

4. డిజిటల్ డీబగ్గింగ్: అభివృద్ధి చక్రాలను 30% కంటే ఎక్కువ తగ్గించడానికి డిజిటల్ కవలలను కలపడం;

5. గ్రీన్ మ్యానుఫ్యాక్చరింగ్: పర్యావరణ అనుకూలమైన మరియు ఇంధన-పొదుపు, కొత్త ఇంధన వాహనాల అవసరాలకు అనుగుణంగా.

తరచుగా అడిగే ప్రశ్నలు

Q1: ఆటోమోటివ్ ఫ్రంట్ ప్యానెల్ అసెంబ్లీ స్టాంపింగ్ డైస్‌లో సాధారణంగా ఏ పదార్థాలు ఉపయోగించబడతాయి?

A1: పని చేసే భాగాలు ప్రధానంగా SKD11, Cr12MoV మరియు DC53 వంటి అధిక-కాఠిన్యం మోల్డ్ స్టీల్‌లను ఉపయోగిస్తాయి. డీప్ డ్రాయింగ్ ఏర్పరిచే భాగాలకు మరియు పుంజం ఏర్పడే ప్రాంతాలను బలోపేతం చేయడానికి, పొడి మెటలర్జీ హై-స్పీడ్ స్టీల్ లేదా సిమెంట్ కార్బైడ్ ఉపయోగించబడుతుంది. అచ్చు ఫ్రేమ్ 45 స్టీల్ మరియు Q235 వంటి స్ట్రక్చరల్ స్టీల్‌లను ఉపయోగిస్తుంది మరియు గైడ్ పిల్లర్లు మరియు గైడ్ స్లీవ్‌లు వంటి ప్రామాణిక భాగాలు బేరింగ్ స్టీల్ GCr15ని ఉపయోగిస్తాయి. అత్యంత డిమాండ్ ఉన్న వక్ర నిర్మాణ ఉపరితలాల కోసం, అచ్చు యొక్క దుస్తులు నిరోధకత మరియు సేవా జీవితాన్ని నిర్ధారించడానికి సిరామిక్ లేదా డైమండ్ పూత పదార్థాలు కొన్నిసార్లు ఉపయోగించబడతాయి.

Q2: ఆటోమోటివ్ ఫ్రంట్ ఫాసియా అసెంబ్లీ మోల్డ్‌ల ఉత్పత్తి చక్రం ఎంతకాలం ఉంటుంది?

A2: ఫ్రంట్ ఫాసియా అసెంబ్లీ యొక్క సంక్లిష్టత మరియు ఖచ్చితత్వ అవసరాలపై ఆధారపడి, ఉత్పత్తి చక్రం సాధారణంగా 16-24 వారాలు. స్టాండర్డ్ ఫ్రంట్ ఫాసియా అసెంబ్లీ అచ్చులు సుమారు 16 వారాలు పడుతుంది, కాంప్లెక్స్ కర్వ్డ్ ఫ్రంట్ ఫాసియా అచ్చులకు 20 వారాలు పడుతుంది మరియు అల్ట్రా-లార్జ్ లేదా లైట్ వెయిట్ ఫ్రంట్ ఫాసియా అసెంబ్లీ మోల్డ్‌లకు 24 వారాల కంటే ఎక్కువ సమయం పట్టవచ్చు. నిర్దిష్ట చక్రం ముందు అంటిపట్టుకొన్న తంతుయుత కణజాల నిర్మాణం యొక్క సంక్లిష్టతపై ఆధారపడి ఉంటుంది, వక్ర ఉపరితలం ఏర్పడటంలో ఇబ్బంది, మరియు ఘర్షణ భద్రతా పనితీరు అవసరాలు.

Q3: అచ్చుల సేవా జీవితం ఏమిటి?

A3: సాధారణ ఉపయోగం మరియు నిర్వహణ పరిస్థితులలో, ఫ్రంట్ ఫాసియా అసెంబ్లీ స్టాంపింగ్ మోల్డ్‌ల జీవితకాలం 300,000 సైకిళ్లకు చేరుకుంటుంది. అధిక-నాణ్యత పదార్థాల ఎంపిక, సరైన వేడి చికిత్స మరియు ఖచ్చితమైన మ్యాచింగ్ ద్వారా, కొన్ని అచ్చుల జీవితకాలం 500,000 చక్రాలకు చేరుకుంటుంది. డీప్-డ్రా ఫార్మింగ్ ఏరియాస్, రీన్‌ఫోర్సింగ్ బీమ్ ఫార్మింగ్ సర్ఫేస్ మరియు కర్వ్డ్ సర్ఫేస్‌లు వంటి అధిక-ధరించే ప్రాంతాలకు ఉత్పత్తి నాణ్యత మరియు స్థిరత్వాన్ని ఏర్పరచడానికి క్రమమైన నిర్వహణ మరియు భర్తీ అవసరం.

Q4: ఫ్రంట్ ఫాసియా అసెంబ్లీ యొక్క ఖచ్చితత్వం మరియు భద్రత పనితీరు ఎలా హామీ ఇవ్వబడుతుంది?

A4: CAE విశ్లేషణ ద్వారా ఫార్మింగ్ ప్రాసెస్ పారామితులను ఆప్టిమైజ్ చేయడం ద్వారా, హై-ప్రెసిషన్ గైడింగ్ సిస్టమ్‌ని ఉపయోగించడం, మెటీరియల్ స్ప్రింగ్‌బ్యాక్ మరియు మందం పంపిణీని నియంత్రించడం మరియు అచ్చు ఖచ్చితత్వాన్ని క్రమం తప్పకుండా తనిఖీ చేయడం మరియు నిర్వహించడం ద్వారా, ముందు ప్యానెల్ అసెంబ్లీ యొక్క డైమెన్షనల్ ఖచ్చితత్వాన్ని ±0.1mm లోపల నియంత్రించవచ్చు మరియు సంభోగం ఉపరితలాల ఫ్లాట్‌నెస్.5mm/m0 లోపలకు చేరుకోవచ్చు. అదే సమయంలో, ఒక సహేతుకమైన నిర్మాణ రూపకల్పన మరియు వేడి చికిత్స ప్రక్రియ ముందు ప్యానెల్ అసెంబ్లీ తగినంత నిర్మాణ బలం మరియు ఘర్షణ భద్రతా పనితీరును కలిగి ఉండేలా చేస్తుంది.

Q5: ఆటోమోటివ్ ఫ్రంట్ ప్యానెల్ అసెంబ్లీ స్టాంపింగ్ డైస్ తయారీ ప్రక్రియలో కీలక నియంత్రణ పాయింట్లు ఏమిటి?

A5: ఫ్రంట్ ప్యానెల్ అసెంబ్లీ అచ్చుల తయారీలో కీలక నియంత్రణ పాయింట్లు: ① ఫ్లాట్‌నెస్ మరియు ఉపరితల ఖచ్చితత్వాన్ని నిర్ధారించడానికి పెద్ద కవర్ ఉపరితల ప్రొఫైల్‌ల యొక్క ఖచ్చితమైన మ్యాచింగ్; ② స్థానం మరియు బలాన్ని నిర్ధారించడానికి బీమ్ నిర్మాణాల నాణ్యతను బలోపేతం చేయడం; ③ లోపాలను ఏర్పరచకుండా నిరోధించడానికి సంక్లిష్ట వక్ర ఉపరితలాల మెటీరియల్ ప్రవాహ నియంత్రణ; ④ అసెంబ్లీ ఖచ్చితత్వాన్ని నిర్ధారించడానికి మౌంటు రంధ్రాల యొక్క ఖచ్చితమైన మ్యాచింగ్; ⑤ కాఠిన్యం మరియు మొండితనాన్ని నిర్ధారించడానికి వేడి చికిత్స ప్రక్రియ. ప్రతి నియంత్రణ బిందువుకు ఖచ్చితమైన నాణ్యత తనిఖీ మరియు ప్రక్రియ నియంత్రణ అవసరం, ప్రత్యేకించి పెద్ద కవర్ ఏర్పాటు మరియు సంక్లిష్టమైన వక్ర ఉపరితల నిర్మాణాల యొక్క ఖచ్చితమైన నియంత్రణ.
