ఆటోమోటివ్ స్మాల్ బ్రాకెట్ స్టాంపింగ్ డైస్

చిన్న ఆటోమోటివ్ బ్రాకెట్‌లు అసెంబ్లీలకు మద్దతు ఇవ్వడానికి, స్థానాలను సరిచేయడానికి, నిర్మాణాలను కనెక్ట్ చేయడానికి మరియు లోడ్‌లను బదిలీ చేయడానికి ఉపయోగించే క్లిష్టమైన లోడ్-బేరింగ్ భాగాలు. SIKAIDA ఆటోమోటివ్ స్మాల్ బ్రాకెట్ స్టాంపింగ్ డైస్ ప్రత్యేకంగా ఇంజిన్‌లు మరియు సస్పెన్షన్‌ల కోసం వివిధ ఖచ్చితమైన బ్రాకెట్‌ల కోసం రూపొందించబడ్డాయి, ఆటోమోటివ్ ఉత్పత్తి యొక్క కఠినమైన అవసరాలను తీర్చడానికి కాంప్లెక్స్ సపోర్ట్ మరియు ప్రెసిషన్ హోల్ పొజిషనింగ్‌ను సమగ్రపరచడం.

ప్రధాన ఉత్పత్తి లక్షణాలు

1. కాంప్లెక్స్ సపోర్ట్ స్ట్రక్చర్ ఫార్మింగ్

బ్రాకెట్ల యొక్క కాంపాక్ట్ సైజు మరియు సంక్లిష్టమైన నిర్మాణం ఉన్నప్పటికీ, SIKAIDA అచ్చులు, ఖచ్చితమైన అనుకరణ మరియు స్ప్రింగ్‌బ్యాక్ పరిహారం ద్వారా, ±0.1mm లోపల క్లిష్టమైన కొలతలను నియంత్రిస్తాయి, ఫ్లాట్‌నెస్, హోల్ ఖచ్చితత్వం మరియు నిర్మాణ దృఢత్వం ప్రమాణాలకు అనుగుణంగా ఉంటాయి.

2. అధిక బలం మరియు అధిక దృఢత్వం

ఆటోమోటివ్ స్మాల్ బ్రాకెట్ స్టాంపింగ్ డైస్ యొక్క ప్రధాన భాగాలు SKD11 మరియు Cr12MoV వంటి అధిక-కాఠిన్యం మోల్డ్ స్టీల్‌లను ఉపయోగించుకుంటాయి, వేడి చికిత్స తర్వాత HRC 48–52 యొక్క కాఠిన్యాన్ని సాధిస్తాయి. ఇది అధిక-ఫ్రీక్వెన్సీ ఇంపాక్ట్ లోడ్‌లను తట్టుకోగలిగేలా చేస్తుంది మరియు 500,000 సైకిళ్ల కంటే ఎక్కువ సేవా జీవితాన్ని కలిగి ఉంటుంది, ఇది స్థిరమైన లోడ్-బేరింగ్ సామర్థ్యాన్ని నిర్ధారిస్తుంది.

3. మల్టీఫంక్షనల్ ఇంటిగ్రేటెడ్ డిజైన్

స్టాంపింగ్, బెండింగ్ మరియు పంచింగ్ వంటి బహుళ ప్రక్రియలను ఏకీకృతం చేయడం మరియు స్లయిడ్ బ్లాక్‌లు మరియు నైట్రోజన్ స్ప్రింగ్‌ల వంటి మెకానిజమ్‌లను కలుపుకోవడం, సంక్లిష్ట ప్రాసెసింగ్‌ను ఒకే స్ట్రోక్‌లో పూర్తి చేయవచ్చు, ఉత్పత్తి సామర్థ్యం మరియు ఉత్పత్తి నాణ్యతను గణనీయంగా మెరుగుపరుస్తుంది.

4. ప్రెసిషన్ హోల్ పొజిషన్స్ మరియు కనెక్షన్ సిస్టమ్

ఇన్‌స్టాలేషన్ హోల్ ఖచ్చితత్వం ±0.05mm, మరియు రంధ్రం గోడ కరుకుదనం Ra 0.8కి చేరుకుంటుంది. ఆప్టిమైజ్ చేయబడిన ఫ్లాంగింగ్ మరియు రివెటింగ్ కనెక్షన్ స్ట్రక్చర్‌లు సురక్షితమైన మరియు నాన్-లూనింగ్ బ్రాకెట్ కనెక్షన్‌ను నిర్ధారిస్తాయి, ఇది దీర్ఘకాలిక విశ్వసనీయ వాహన వినియోగానికి హామీ ఇస్తుంది.

5. ఇంటెలిజెంట్ నెస్టింగ్ మరియు CAE ఆప్టిమైజేషన్

గూడును ఆప్టిమైజ్ చేయడానికి AutoForm వంటి CAE సాఫ్ట్‌వేర్‌ను ఉపయోగించడం, మెటీరియల్ వినియోగం 85%కి పైగా పెరిగింది, ఏర్పడే లోపాలను సమర్థవంతంగా తగ్గిస్తుంది మరియు స్క్రాప్ రేటును తగ్గిస్తుంది.

అప్లికేషన్ ప్రాంతాలు

SIKAIDA ఆటోమోటివ్ స్మాల్ బ్రాకెట్ స్టాంపింగ్ డైస్ ఇంజిన్, సస్పెన్షన్, డ్యాష్‌బోర్డ్, సీటు, బ్యాటరీ, డోర్ మరియు ఎగ్జాస్ట్ సిస్టమ్ బ్రాకెట్‌ల ఉత్పత్తిని కవర్ చేసే విస్తృత అప్లికేషన్‌లను కలిగి ఉంది.

తయారీ ప్రక్రియ

1. ఉత్పత్తి రూపకల్పన మరియు CAE విశ్లేషణ

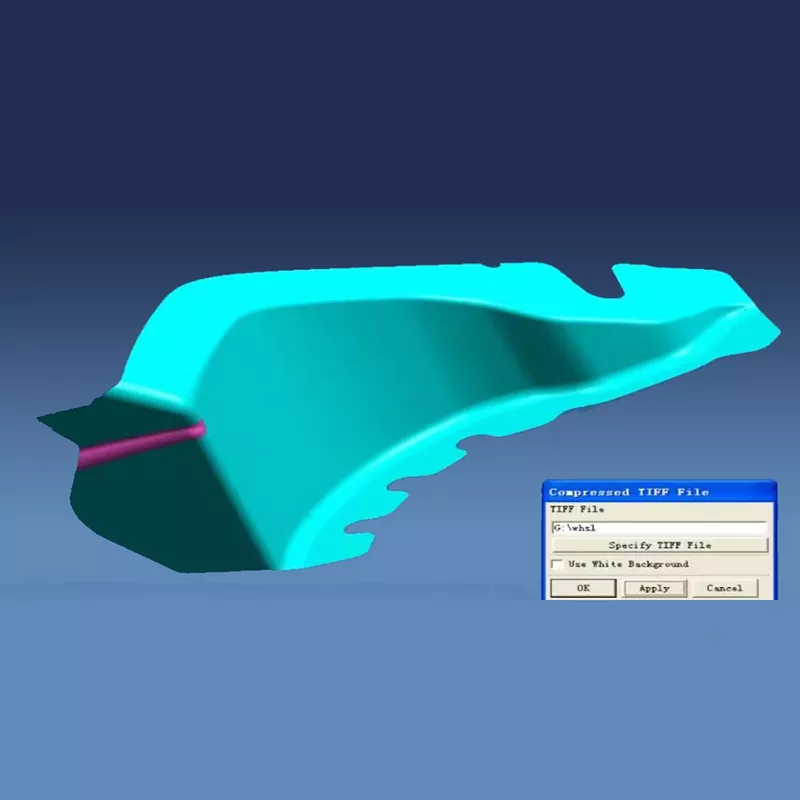

సంభావ్య లోపాలను గుర్తించడానికి మరియు సరైన పరిష్కారాన్ని నిర్ణయించడానికి, విజయవంతమైన అచ్చు తయారీని నిర్ధారించడానికి CAE సాఫ్ట్‌వేర్‌ను ఉపయోగించి అనుకరణను సృష్టించడం మరియు ప్రక్రియ ఆప్టిమైజేషన్ నిర్వహించబడతాయి.

2. మోల్డ్ స్ట్రక్చర్ 3D డిజైన్

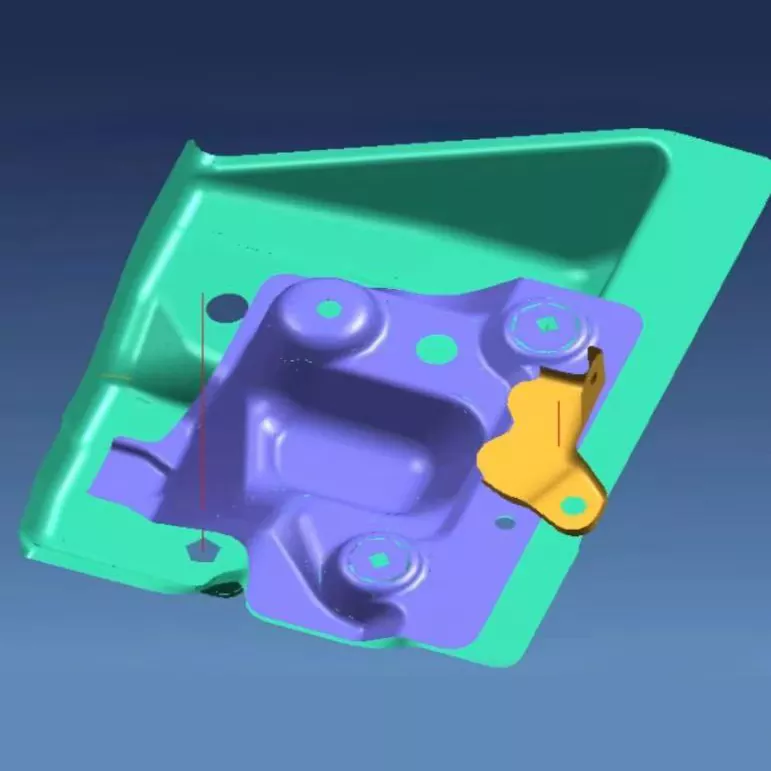

ఆటోమోటివ్ స్మాల్ బ్రాకెట్ స్టాంపింగ్ డైస్ అనేది UG మరియు CATIA వంటి పూర్తి 3D డిజైన్ సాఫ్ట్‌వేర్‌లను ఉపయోగించుకుంటుంది, ఇది కావిటీస్, గైడ్ సిస్టమ్‌లు మరియు ఇతర భాగాలను మెరుగుపరచడానికి, హేతుబద్ధమైన అచ్చు నిర్మాణం మరియు నిర్వహణ సౌలభ్యాన్ని నిర్ధారిస్తుంది.

3. మెటీరియల్ ఎంపిక

పని చేసే భాగాలు SKD11 వంటి హార్డ్ మోల్డ్ స్టీల్‌తో తయారు చేయబడ్డాయి, అచ్చు బేస్ హీట్ ట్రీట్‌మెంట్‌తో 45 స్టీల్‌తో తయారు చేయబడింది, ప్రామాణిక భాగాలు GCr15 బేరింగ్ స్టీల్‌ను ఉపయోగిస్తాయి మరియు పంచింగ్ భాగాలు ఖచ్చితత్వం మరియు మన్నికను నిర్ధారించడానికి హై-స్పీడ్ స్టీల్ లేదా సిమెంట్ కార్బైడ్‌ను ఉపయోగిస్తాయి.

4. ప్రెసిషన్ మ్యాచింగ్

కఠినమైన మ్యాచింగ్ అనుమతులను అనుమతిస్తుంది మరియు ఖచ్చితమైన మ్యాచింగ్ ఖచ్చితత్వాన్ని నిర్ధారిస్తుంది. నైట్రైడింగ్ మరియు హార్డ్ క్రోమ్ ప్లేటింగ్ వంటి ఉపరితల చికిత్సలు అచ్చు యొక్క కాఠిన్యాన్ని మరింత మెరుగుపరుస్తాయి మరియు ఉత్పత్తి నాణ్యతకు హామీ ఇస్తాయి.

5. అసెంబ్లీ మరియు డీబగ్గింగ్

ఖచ్చితమైన అసెంబ్లీ తర్వాత, ఆటోమోటివ్ స్మాల్ బ్రాకెట్ స్టాంపింగ్ డైస్ ట్రయల్ నొక్కడం మరియు డీబగ్గింగ్ చేయడం జరుగుతుంది. మొదటి-ముక్క తనిఖీ మరియు బ్యాచ్ ట్రయల్ ఉత్పత్తి అచ్చు యొక్క ఖచ్చితత్వం, స్థిరత్వం మరియు విశ్వసనీయతను ధృవీకరిస్తుంది.

తరచుగా అడిగే ప్రశ్నలు

Q1: ఆటోమోటివ్ స్మాల్ బ్రాకెట్ స్టాంపింగ్ డైస్‌లో సాధారణంగా ఏ పదార్థాలు ఉపయోగించబడతాయి?

A1: పని చేసే భాగాలు ప్రాథమికంగా SKD11, Cr12MoV మరియు DC53 వంటి అధిక-కాఠిన్యం గల అచ్చు స్టీల్‌లను ఉపయోగిస్తాయి. అచ్చు ఫ్రేమ్ 45 స్టీల్ మరియు Q235 వంటి స్ట్రక్చరల్ స్టీల్‌లను ఉపయోగిస్తుంది. గైడ్ పిల్లర్లు మరియు బుషింగ్‌లు వంటి ప్రామాణిక భాగాలు బేరింగ్ స్టీల్ GCr15ని ఉపయోగిస్తాయి. అచ్చు యొక్క బలం, కాఠిన్యం మరియు మన్నికను నిర్ధారించడానికి కొన్నిసార్లు గుద్దడం రంధ్రాల వంటి అధిక-ధరించే ప్రాంతాలకు, హార్డ్ మిశ్రమం లేదా హై-స్పీడ్ స్టీల్ ఉపయోగించబడుతుంది.

Q2: ఆటోమోటివ్ స్మాల్ బ్రాకెట్ మోల్డ్‌ల ఉత్పత్తి చక్రం ఎంతకాలం ఉంటుంది?

A2: అచ్చు యొక్క సంక్లిష్టత మరియు ఖచ్చితత్వ అవసరాలపై ఆధారపడి, ఉత్పత్తి చక్రం సాధారణంగా 10-18 వారాలు. సాధారణ బ్రాకెట్ అచ్చులు తయారు చేయడానికి సుమారు 10 వారాలు పడుతుంది, మధ్యస్థ-సంక్లిష్టత బ్రాకెట్ అచ్చులు 14 వారాలు పడుతుంది మరియు అధిక-ఖచ్చితమైన కాంప్లెక్స్ బ్రాకెట్ అచ్చులకు 18 వారాలు లేదా అంతకంటే ఎక్కువ సమయం అవసరం కావచ్చు. నిర్దిష్ట చక్రం బ్రాకెట్ నిర్మాణం యొక్క సంక్లిష్టత, రంధ్రాల యొక్క ఖచ్చితత్వ అవసరాలు మరియు మ్యాచింగ్ ప్రక్రియ యొక్క కష్టంపై ఆధారపడి ఉంటుంది.

Q3: ఆటోమోటివ్ స్మాల్ బ్రాకెట్ స్టాంపింగ్ డైస్ సర్వీస్ లైఫ్ ఎంత?

A3: సాధారణ ఉపయోగం మరియు నిర్వహణ పరిస్థితులలో, చిన్న బ్రాకెట్ స్టాంపింగ్ డైస్ యొక్క జీవితకాలం 500,000 చక్రాలకు చేరుకుంటుంది. అధిక-నాణ్యత పదార్థాల ఎంపిక, సరైన వేడి చికిత్స మరియు ఖచ్చితమైన మ్యాచింగ్ ద్వారా, కొన్ని మరణాల జీవితకాలం 1 మిలియన్ చక్రాలకు చేరుకుంటుంది. ముఖ్యంగా అధిక-ధరించే భాగాలైన పంచింగ్, రెగ్యులర్ మెయింటెనెన్స్ మరియు రీప్లేస్‌మెంట్ వంటివి ఉత్పత్తి నాణ్యతను నిర్ధారించడానికి అవసరం.

Q4: స్టాంప్డ్ బ్రాకెట్ల యొక్క ఖచ్చితత్వం మరియు మద్దతు పనితీరును ఎలా నిర్ధారించాలి?

A4: CAE విశ్లేషణ ద్వారా ప్రాసెస్ పారామితులను ఆప్టిమైజ్ చేయడం, హై-ప్రెసిషన్ గైడింగ్ సిస్టమ్‌లను అవలంబించడం, మెటీరియల్ స్ప్రింగ్‌బ్యాక్‌ని నియంత్రించడం మరియు డై ఖచ్చితత్వాన్ని క్రమం తప్పకుండా తనిఖీ చేయడం మరియు నిర్వహించడం, బ్రాకెట్ యొక్క డైమెన్షనల్ ఖచ్చితత్వాన్ని ±0.1mm లోపల నియంత్రించవచ్చు మరియు మద్దతు ఉపరితలం యొక్క ఫ్లాట్‌నెస్ 0.05mm/m చేరవచ్చు. అదే సమయంలో, సహేతుకమైన నిర్మాణ రూపకల్పన మరియు వేడి చికిత్స ప్రక్రియలు బ్రాకెట్ తగినంత మద్దతు దృఢత్వం మరియు కనెక్షన్ బలాన్ని కలిగి ఉన్నాయని నిర్ధారిస్తుంది.

Q5: బ్రాకెట్ అచ్చుల తయారీ ప్రక్రియలో కీలక నియంత్రణ పాయింట్లు ఏమిటి?

A5: బ్రాకెట్ అచ్చు తయారీలో కీలక నియంత్రణ పాయింట్లు: ① ఇన్‌స్టాలేషన్ హోల్ ఖచ్చితత్వాన్ని నిర్ధారించడానికి ప్రెసిషన్ హోల్ మ్యాచింగ్; ② ఫ్లాట్‌నెస్ మరియు మృదుత్వాన్ని నిర్ధారించడానికి ఉపరితల మ్యాచింగ్‌కు మద్దతు; ③ కనెక్షన్ బలం నిర్ధారించడానికి ఏర్పాటు కనెక్షన్ నిర్మాణం; ④ కాఠిన్యం మరియు మొండితనాన్ని నిర్ధారించడానికి వేడి చికిత్స ప్రక్రియ; ⑤ అచ్చు ఖచ్చితత్వం మరియు కార్యాచరణ స్థిరత్వాన్ని నిర్ధారించడానికి అసెంబ్లీ మరియు డీబగ్గింగ్. ప్రతి నియంత్రణ పాయింట్‌కి ఖచ్చితమైన నాణ్యత తనిఖీ మరియు ప్రక్రియ నియంత్రణ అవసరం.
